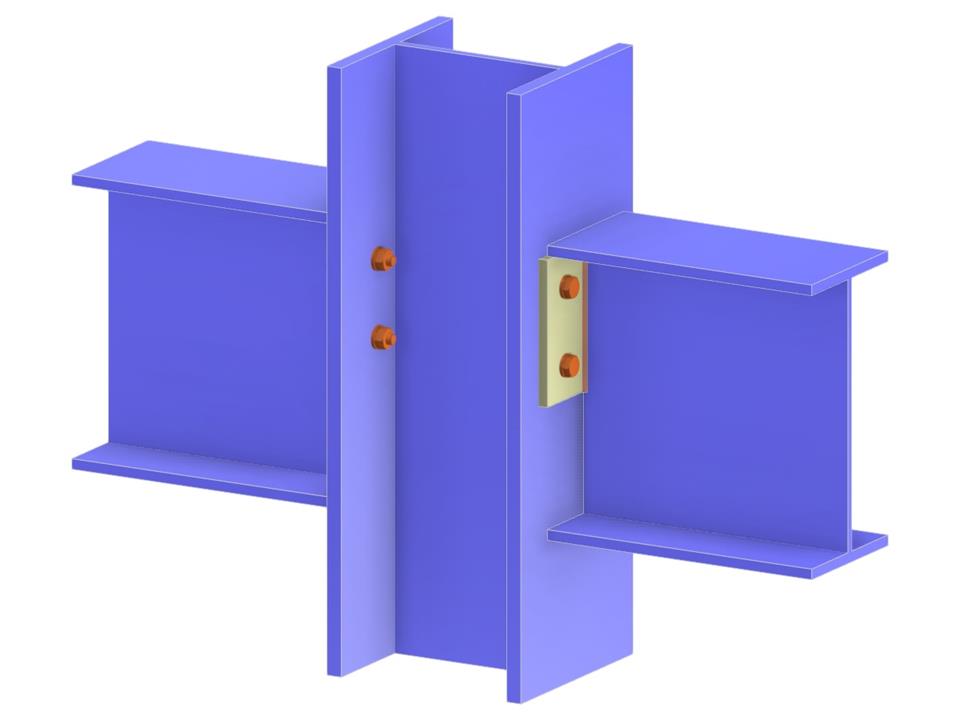

Эта модель иллюстрирует двустороннее соединение, при котором стенка балки присоединяется к полке колонны. В ней используется непрерывная колонна с торцевой пластиной частичной высоты, и соединение выполнено на болтах. Балка шарнирно закреплена для обеспечения поворотной гибкости. Подходящий выбор для проектов, требующих прочного, но адаптируемого соединения.
Соединение балки с полкой колонны через торцевую пластину частичной высоты
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,078 t |
| Размеры (метрические) | 0,860 x 0,620 x 0,000 m |
| Размеры (имперские) | 2.82 x 2.03 x 0 feet |
