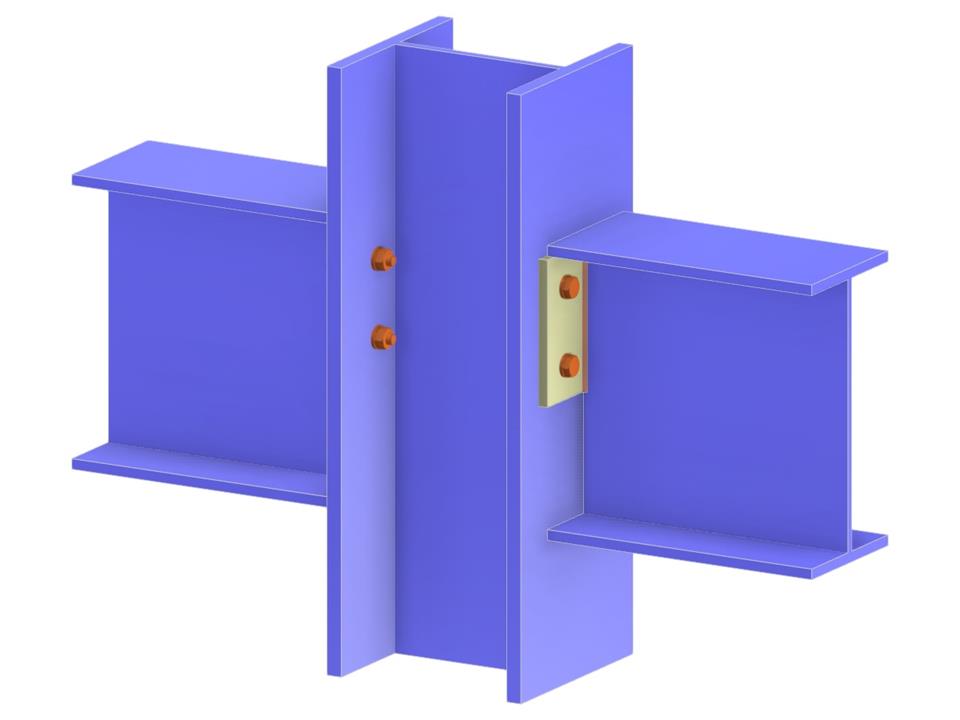

Questo modello illustra un collegamento su due lati in cui l'anima della trave è collegata alla flangia del pilastro. Utilizza un pilastro continuo con una piastra di estremità a profondità parziale ed è bullonato. La trave è incernierata per consentire la flessibilità rotazionale. Una scelta adatta per progetti che richiedono un collegamento robusto ma adattabile.
Collegamento trave-colonna alla flangia tramite piastra terminale a profondità parziale
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,078 t |
| Dimensioni (metriche) | 0.860 x 0.620 x 0.000 m |
| Dimensioni (imperiali) | 2.82 x 2.03 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
