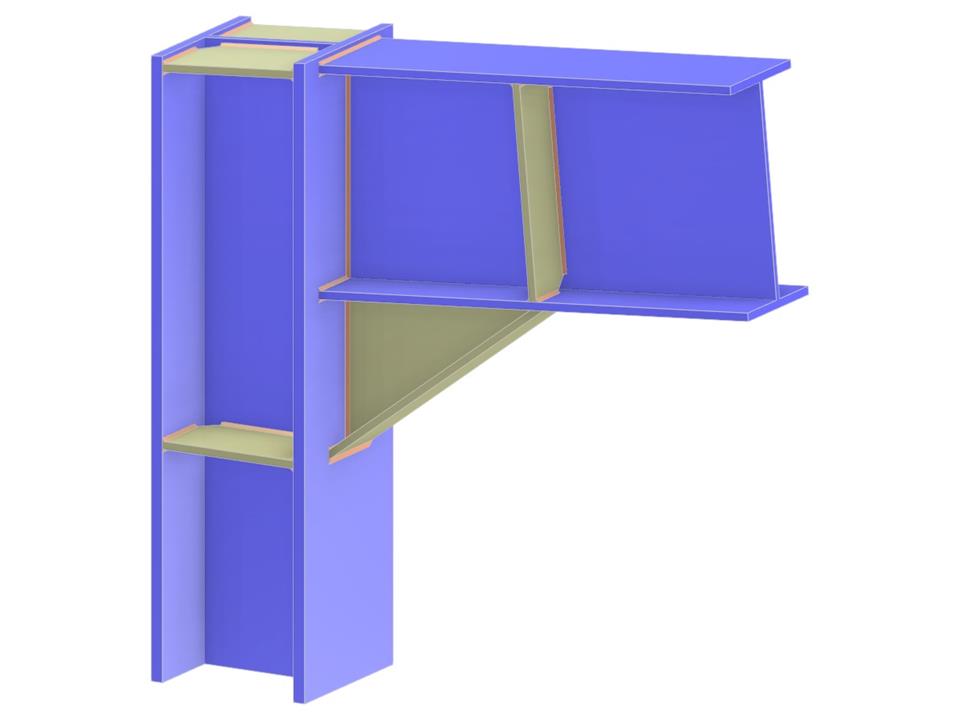

Эта модель демонстрирует сварное соединение балки с полкой колонны с подкосом, ребром жесткости балки и ребром жесткости колонны, спроектированное как жесткое балочное соединение. Сложная геометрия обеспечивает повышенную конструктивную целостность, а сварные соединения — надежную связь. Подходящая для высоких нагрузок, эта модель является примером передовых инженерных методов проектирования.
Соединение балки с фланцем колонны с подкосом
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,075 t |
| Размеры (метрические) | 0,727 x 0,724 x 0,000 m |
| Размеры (имперские) | 2.39 x 2.38 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
