Este modelo demonstra uma ligação soldada entre a viga e a mesa da coluna, com uma consola, um enrijecedor da viga e um enrijecedor da coluna, concebida como uma ligação rígida de viga. Geometrias complexas proporcionam maior integridade estrutural, com ligações soldadas garantindo uma ligação robusta. Adequado para aplicações de elevada carga, este modelo exemplifica técnicas avançadas de projeto de engenharia.

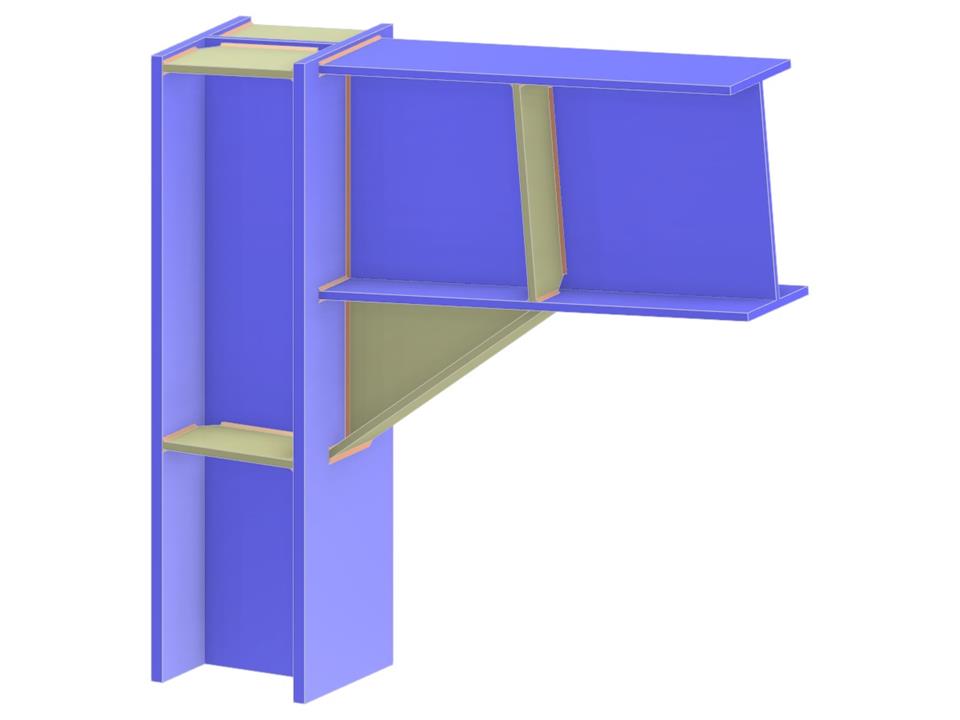

Ligação viga a flange de coluna com consola reforçada
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,075 t |
| Dimensões (métricas) | 0,727 x 0,724 x 0,000 m |
| Dimensões (imperiais) | 2.39 x 2.38 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
