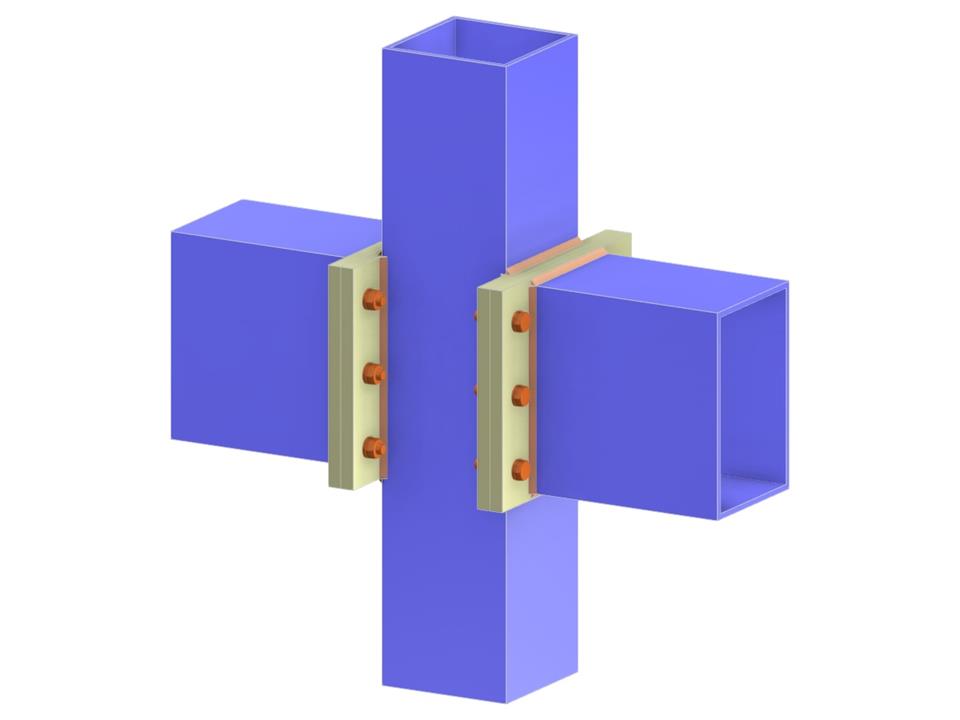

Эта модель содержит двустороннее соединение балки с колонной, иллюстрирующее балки, присоединенные к непрерывной колонне с помощью болтовой торцевой пластины на всю высоту сечения. Соединение жесткое и включает крестообразный узел с полыми поперечными сечениями, обеспечивая конструктивную устойчивость в сложных проектах.
Соединение балки с колонной через торцевую пластину полной высоты к пластине
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,099 t |
| Размеры (метрические) | 0,880 x 0,940 x 0,000 m |
| Размеры (имперские) | 2.89 x 3.08 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
