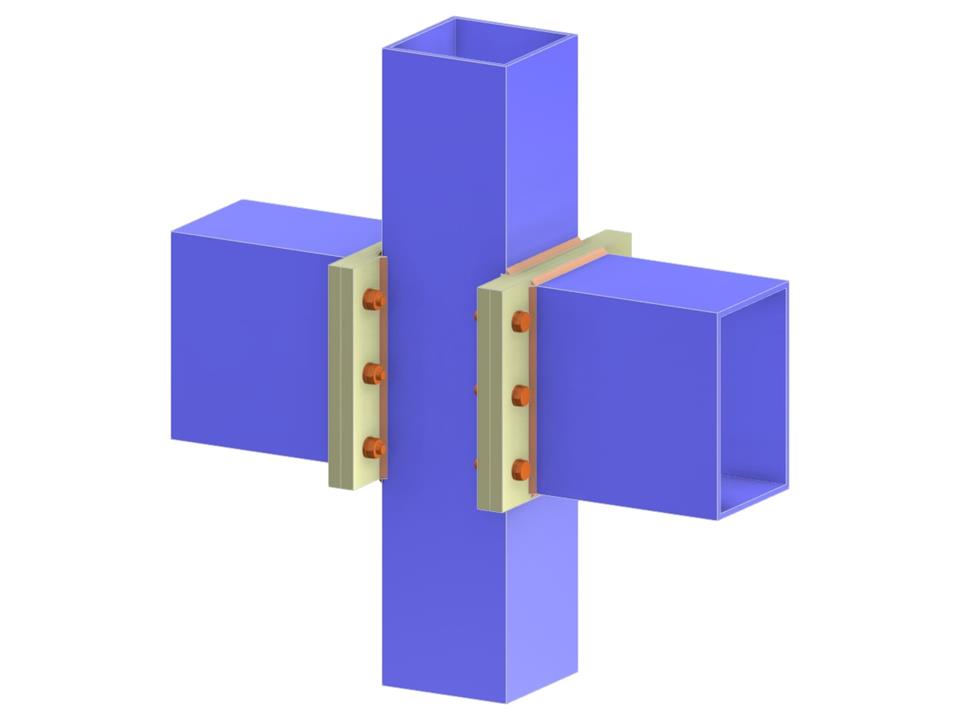

Este modelo apresenta uma ligação viga-pilar de dupla face, ilustrando vigas ligadas a um pilar contínuo por meio de uma chapa de extremidade aparafusada, de altura total. A ligação é rígida e apresenta uma junta em cruz com secções transversais ocas, proporcionando estabilidade estrutural em projetos complexos.
Ligação Viga-Pilar através de Chapa de Extremidade de Espessura Total à Chapa
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,099 t |
| Dimensões (métricas) | 0,880 x 0,940 x 0,000 m |
| Dimensões (imperiais) | 2.89 x 3.08 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
