Эта модель демонстрирует двустороннее соединение балки с колонной с акцентом на конструкцию удлинённой торцевой пластины, реберные усиления и болтовое жёсткое закрепление балки. Непрерывная схема колонны с усилением стенки колонны повышает структурную целостность. Модель объединяет технологии крестообразного соединения для оптимизации работы соединения и обеспечения эффективной передачи нагрузки.

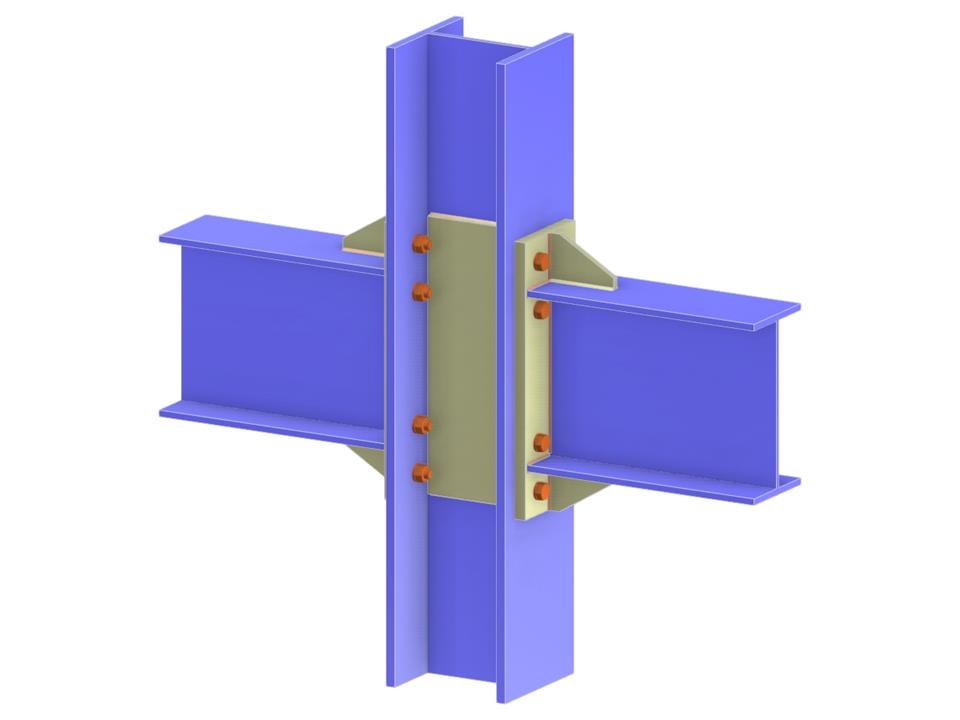

Соединение балки с полкой колонны через удлинённую торцевую пластину и ребро
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,128 t |
| Размеры (метрические) | 1,160 x 1,160 x 0,000 m |
| Размеры (имперские) | 3.81 x 3.81 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
