Este modelo apresenta uma ligação viga-coluna de ambos os lados, destacando um projeto de chapa de topo estendida, reforços de enrijecedor e uma configuração de viga aparafusada e fixa. A disposição contínua da coluna com reforço da alma da coluna melhora a integridade estrutural. O modelo integra técnicas de ligação em cruz para otimizar o desempenho da ligação e garantir uma transferência eficaz de cargas.

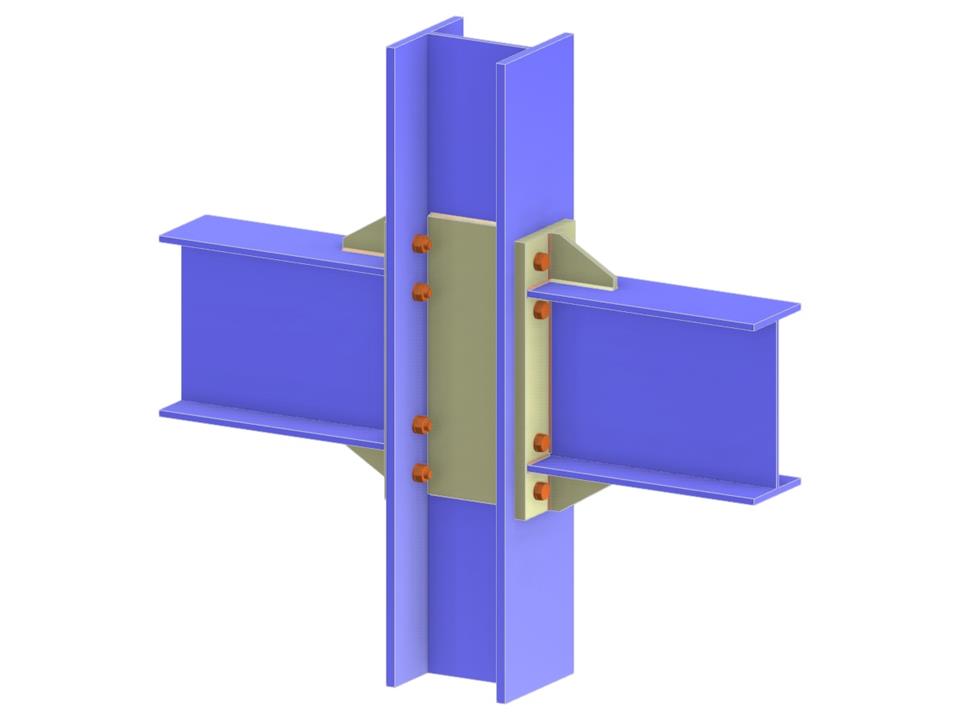

Ligação Viga-Pilar à Mesa por meio de Chapa de Extremidade Prolongada e Enrijecedor
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,128 t |
| Dimensões (métricas) | 1,160 x 1,160 x 0,000 m |
| Dimensões (imperiais) | 3.81 x 3.81 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
