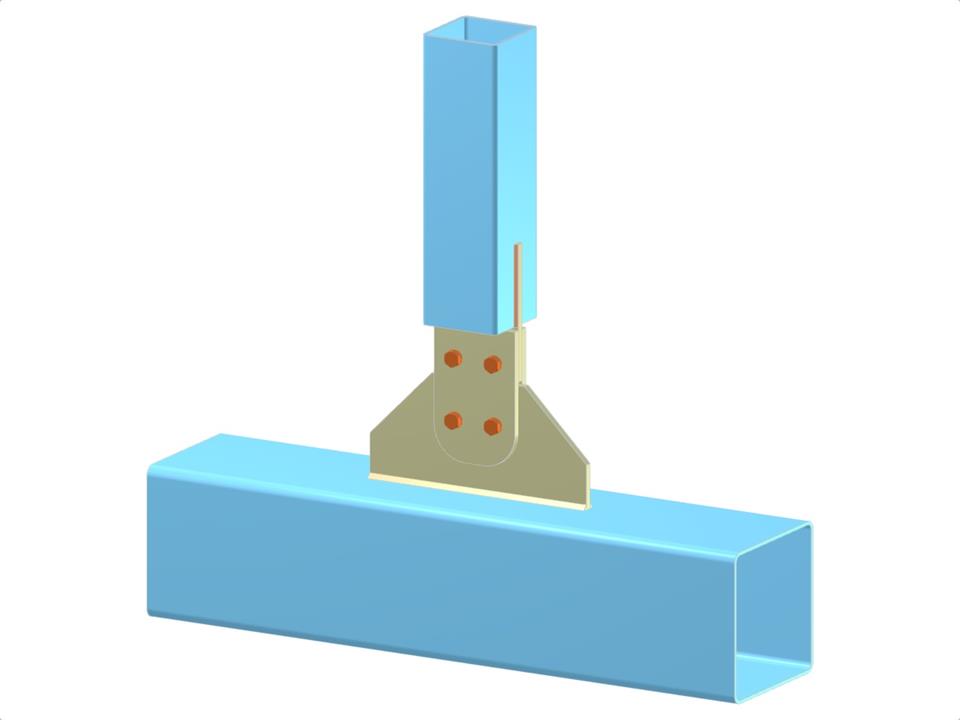

В данной модели представлен Т-образный узел фермы с соединением вертикального стержня с поясом. Модель включает косынку и языковую пластину с вырезом, стыковые накладки и болтовое соединение. Конструкция использует прямоугольные пустотелые профили, что обеспечивает эффективное распределение нагрузки и устойчивость узла в системе фермы.
Узел фермы Т-образный | Соединение стойки с поясом через фасонку с ребром и накладки
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,046 t |
| Размеры (метрические) | 0,960 x 0,790 x 0,000 m |
| Размеры (имперские) | 3.15 x 2.59 x 0 feet |
