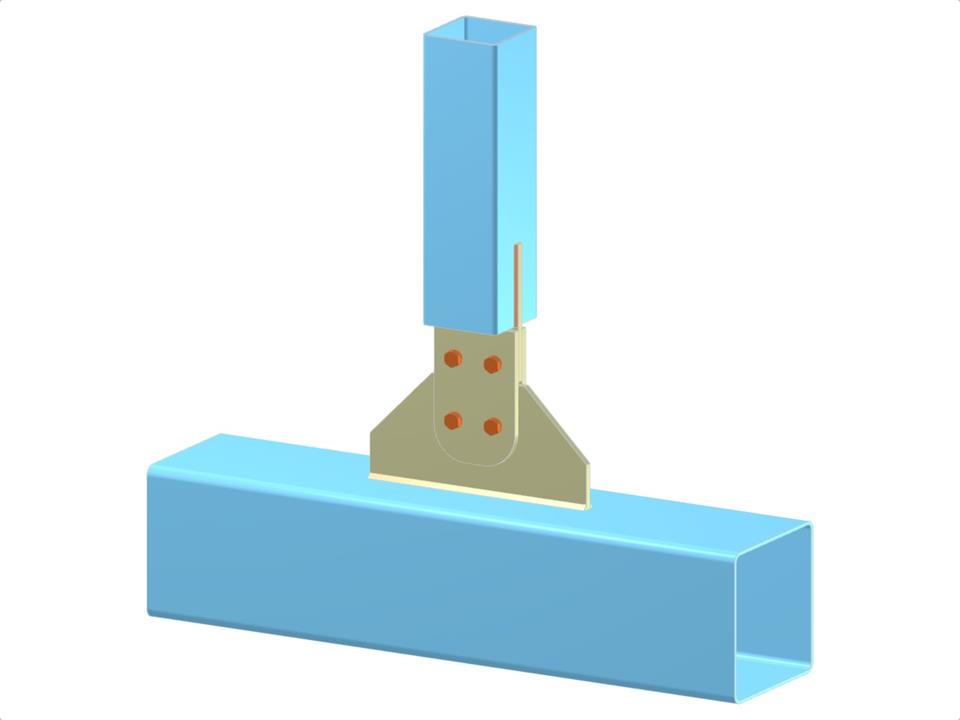

Tento model představuje T-spoj příhradového nosníku se spojem svislého prutu na pás. Zahrnuje návrh přípojného plechu a plechu s vybráním, krycích plechů a šroubových spojů. Konstrukce využívá obdélníkové duté profily (RHS) s důrazem na efektivní průběh zatížení a stabilitu spoje v příhradovém systému.
Styčník příhradového T-spoje | Připojení Svislice K Pásu Pomocí Styčníkového Plechu, Jazýčkového Plechu A Krycích Plechů
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,046 t |
| Rozměry (metrické) | 0,960 x 0,790 x 0,000 m |
| Rozměry (imperiální) | 3.15 x 2.59 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
