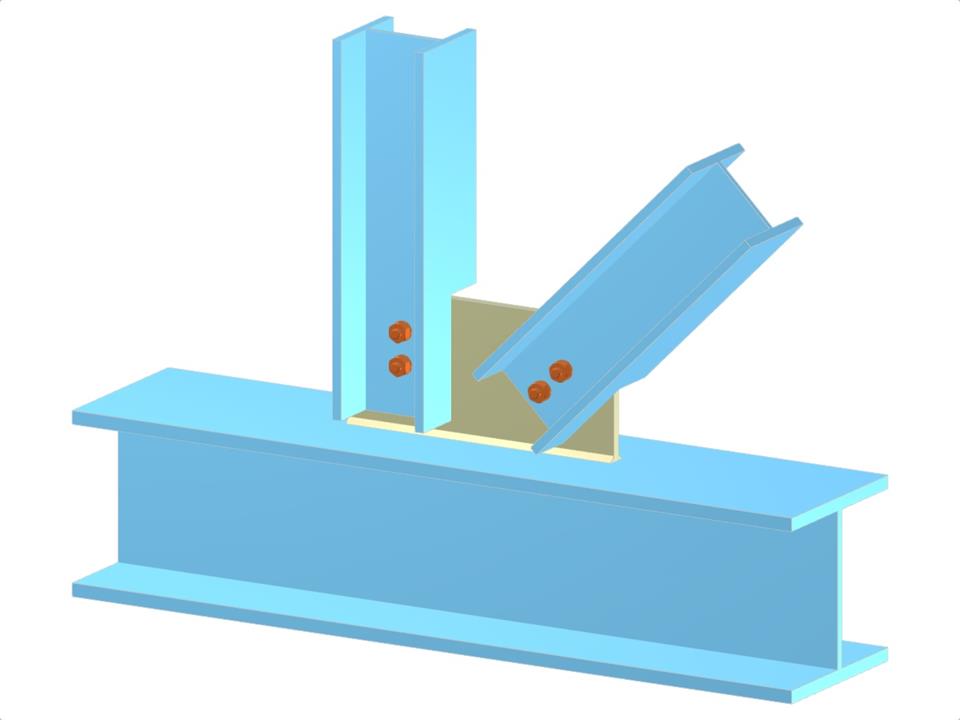

Данная модель демонстрирует конструктивную систему фермы, в которой диагонали и стойки соединяются с поясом с помощью узлового соединения N-типа. Соединение выполняется с помощью болтовой системы фасонок в сочетании с двутавровыми профилями. Это подчеркивает практическое применение болтовых соединений в проектировании ферм для обеспечения надежной целостности конструкции.

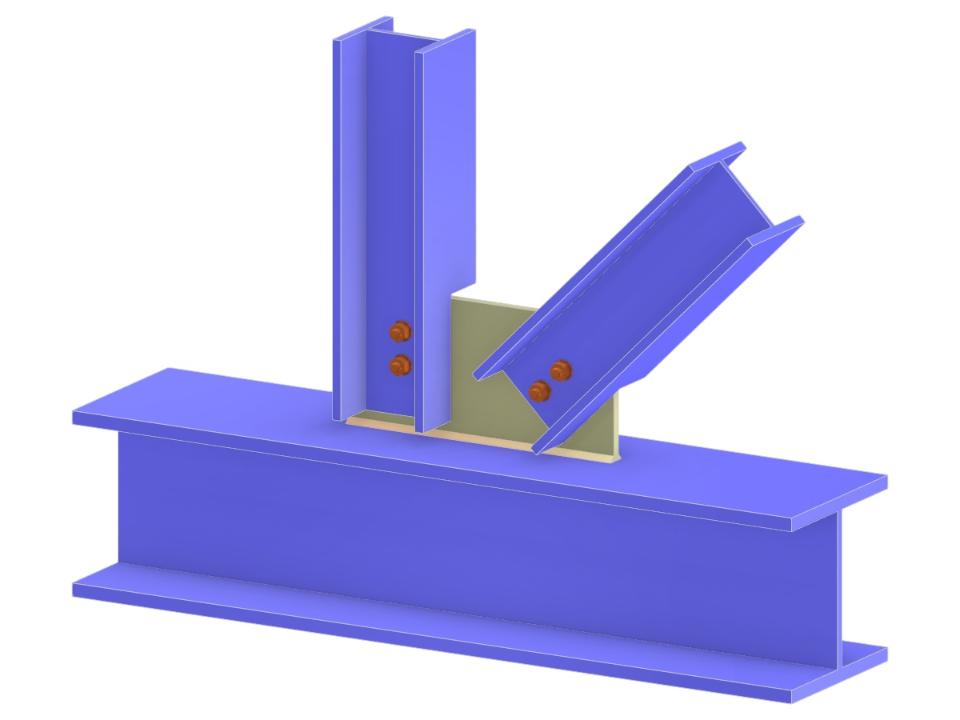

Узловая ферма N-типа | Соединение раскосов и стоек с поясом через фасонку
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,098 t |
| Размеры (метрические) | 0,960 x 0,590 x 0,000 m |
| Размеры (имперские) | 3.15 x 1.94 x 0 feet |
