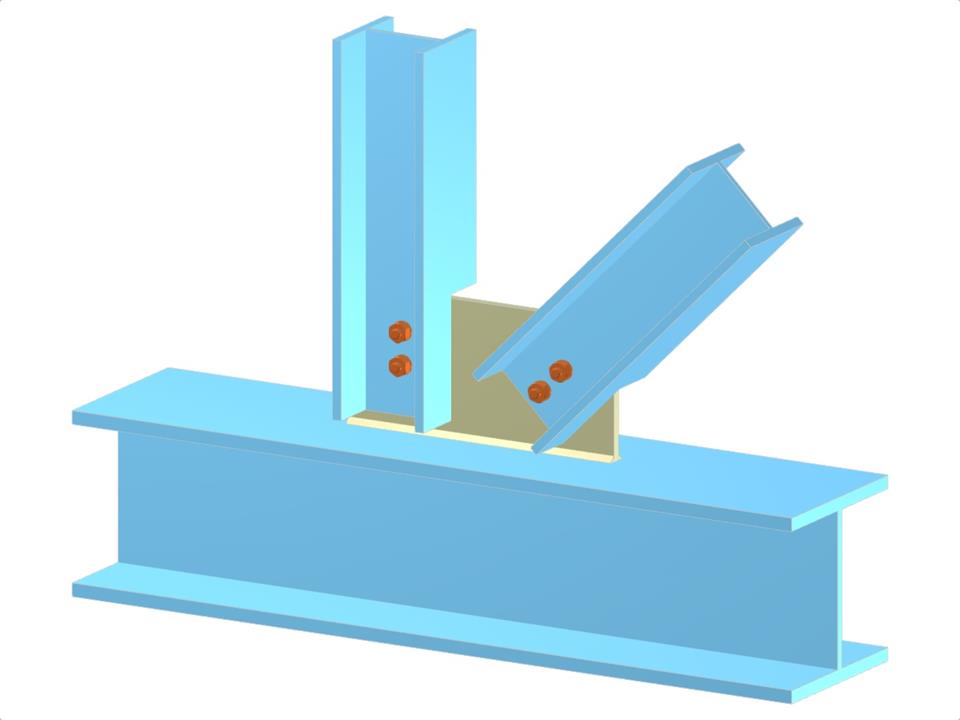

Dieses Modell stellt ein Tragwerkssystem mit einer Fachwerkkonfiguration dar, bei der Diagonalen und Vertikalen über eine N-Knoten-Konstruktion an einen Gurt angeschlossen sind. Die Verbindung erfolgt über ein geschraubtes Knotenblechsystem in Kombination mit H-Profilen. Es zeigt die praktische Anwendung von Schraubverbindungen im Fachwerkbau, um eine robuste Tragwerksintegrität zu gewährleisten.
Fachwerk‑N‑Knoten | Diagonale und vertikale Stab‑zu‑Gurt‑Anschlüsse mit Knotenblech
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,098 t |
| Abmessungen (metrisch) | 0,960 x 0,590 x 0,000 m |
| Abmessungen (imperial) | 3.15 x 1.94 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
