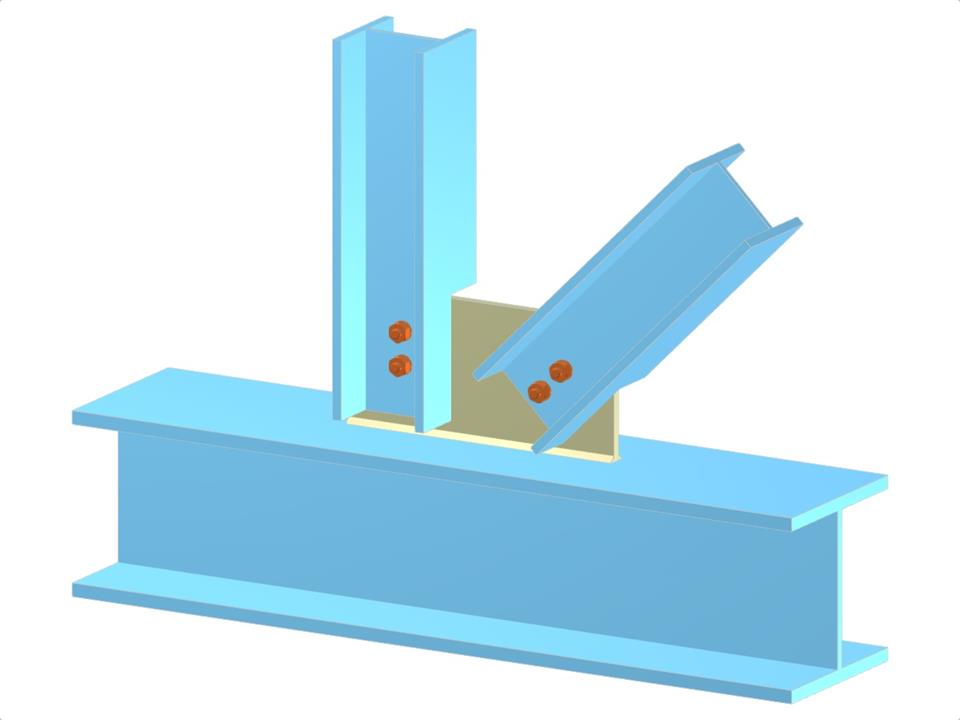

Ce modèle présente un système structurel impliquant une configuration en treillis où les diagonales et les montants sont reliés à une membrure par une conception d'assemblage en N. La connexion est réalisée via un système de gousset boulonné associé à des profilés en H. Il met en évidence l'application pratique des assemblages boulonnés dans la conception de treillis pour garantir une intégrité structurelle robuste.
Treillis en N | Liaison Diagonales et Montants sur Membrure par Gousset
| Nombre de nœuds | 5 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,098 t |
| Dimensions (métriques) | 0,960 x 0,590 x 0,000 m |
| Dimensions (impériales) | 3.15 x 1.94 x 0 feet |
