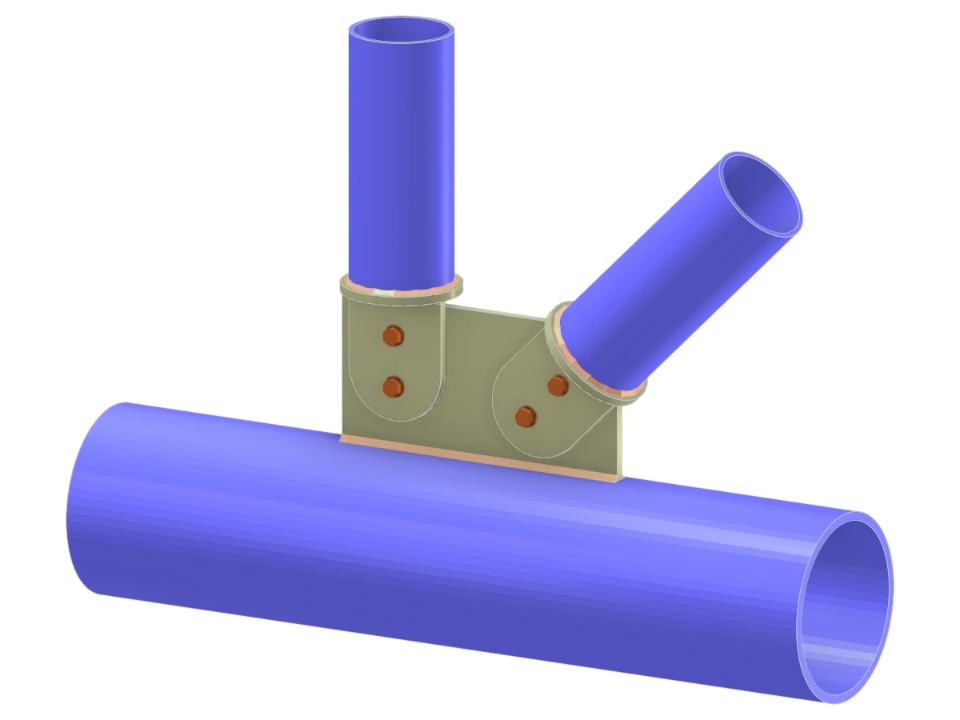

Данная модель представляет собой болтовое соединение N-образного узла фермы, в котором используются диагональные и вертикальные элементы, соединяемые с поясом с помощью косынок, пластин с выступом и покрывающих листов. В ней применяются полые профили, а именно круглые полые сечения (КПС), для оптимизации эффективности конструкции. Проект демонстрирует стандартную отраслевую практику надежного соединения элементов фермы. Эта конфигурация является примером надежного инжениринга стропильных систем в современном строительстве.
Ферменный N-образный узел | Соединение раскосов и стоек с поясом через фасонку, языковую и опорную пластины
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,068 t |
| Размеры (метрические) | 0,960 x 0,600 x 0,000 m |
| Размеры (имперские) | 3.15 x 1.97 x 0 feet |
