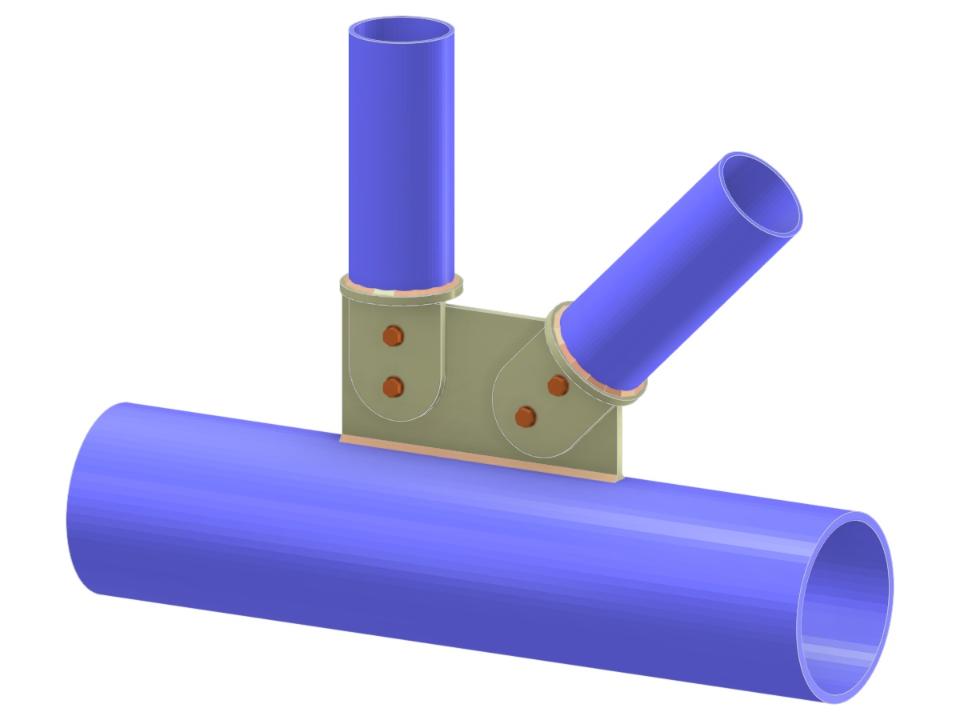

Este modelo presenta una unión de celosía atornillada en N, utilizando elementos diagonales y verticales que se conectan a un cordón mediante chapa de refuerzo, placa de contacto y placa de cubierta. Incorpora secciones transversales huecas, específicamente secciones huecas circulares (CHS), para optimizar la eficiencia estructural. El diseño destaca prácticas estándar de la industria para conectar elementos de celosía de forma segura. Esta configuración ejemplifica la ingeniería robusta de los sistemas de cercha en la construcción moderna.
Unión en N de Cercha | Conexión de Diagonal y Vertical a Cordón Mediante Placa de Nudo, Placa de Lengüeta y Placa de Tapa
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,068 t |
| Dimensiones (métricas) | 0,960 x 0,600 x 0,000 m |
| Dimensiones (imperiales) | 3.15 x 1.97 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
