В данной модели представлена ферма с болтовыми соединениями N-образных узлов, использующая полые сечения, в частности прямоугольные полые сечения (RHS). Такие элементы, как диагональные и вертикальные соединения с поясом, точно обрабатываются с помощью косынок, пластин с выступом и покрывающих листов. Расчёт несущих конструкций выполнен для оптимизации устойчивости и эффективности передачи нагрузки. Идеально подходит для инженерных приложений, требующих надёжных узловых конструкций.

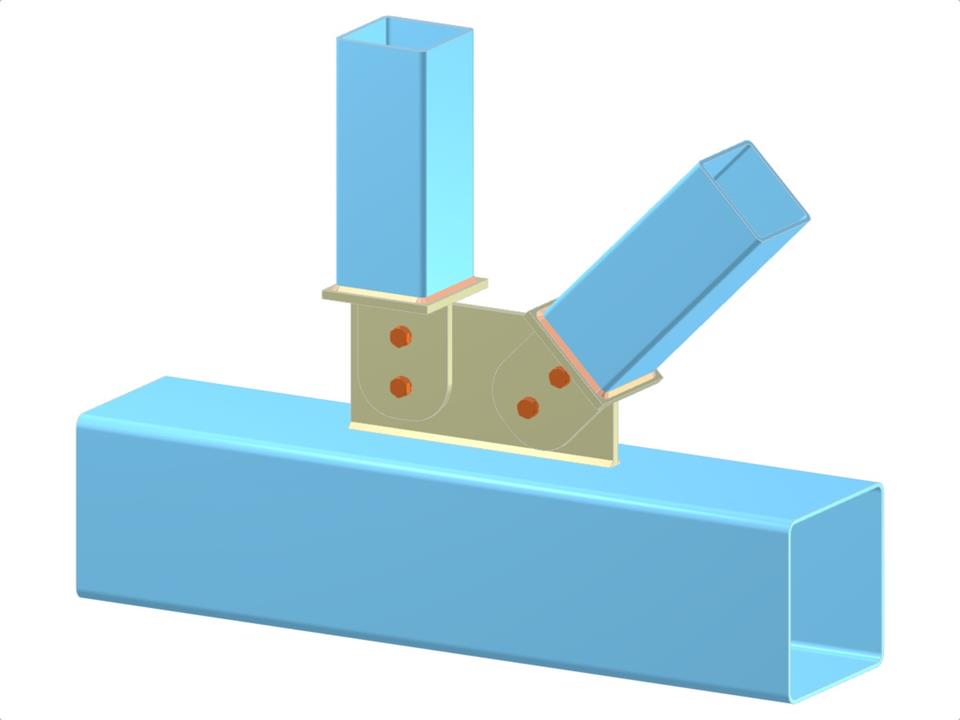

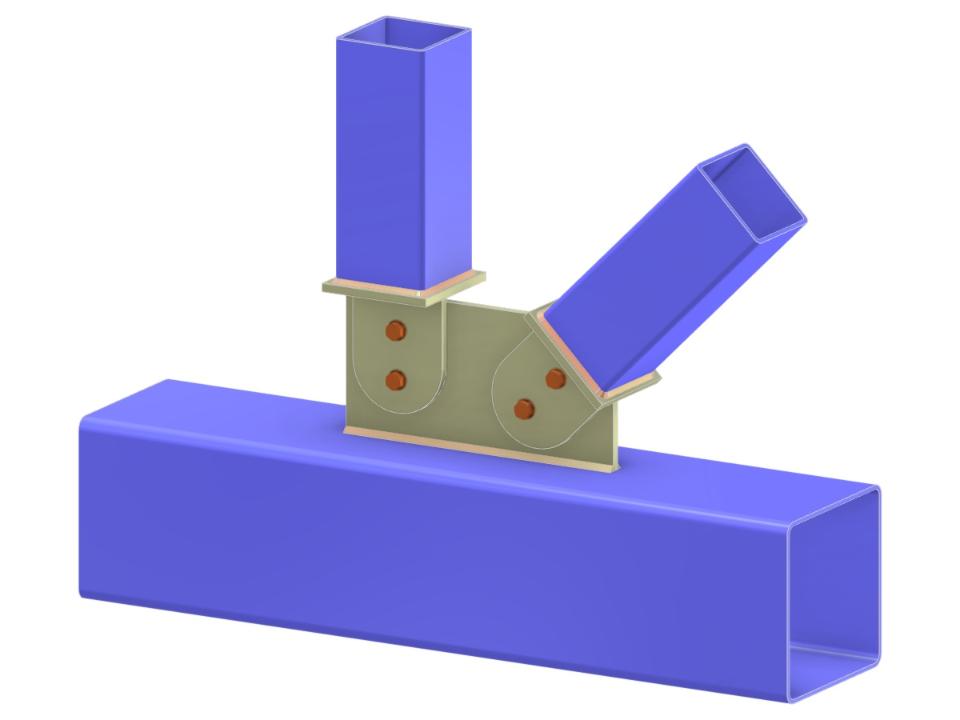

Ферменный N-образный узел | Соединение раскоса и стойки с поясом через фасонку, языковую пластину и торцевую пластину
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,054 t |
| Размеры (метрические) | 0,960 x 0,600 x 0,000 m |
| Размеры (имперские) | 3.15 x 1.97 x 0 feet |
