Dieses Modell zeigt einen Fachwerkträger mit geschraubten N-Anschlüssen unter Verwendung von Hohlprofilen, insbesondere rechteckigen Hohlprofilen (RHP). Elemente wie Diagonal- und Vertikalanschlüsse an den Gurt werden präzise durch Knotenbleche, angeschweißte Bleche und Kopfplatten realisiert. Die Tragwerksplanung ist auf optimale Stabilität und Effizienz bei der Lastübertragung ausgelegt. Ideal für Ingenieuranwendungen, die robuste Anschlusskonstruktionen erfordern.

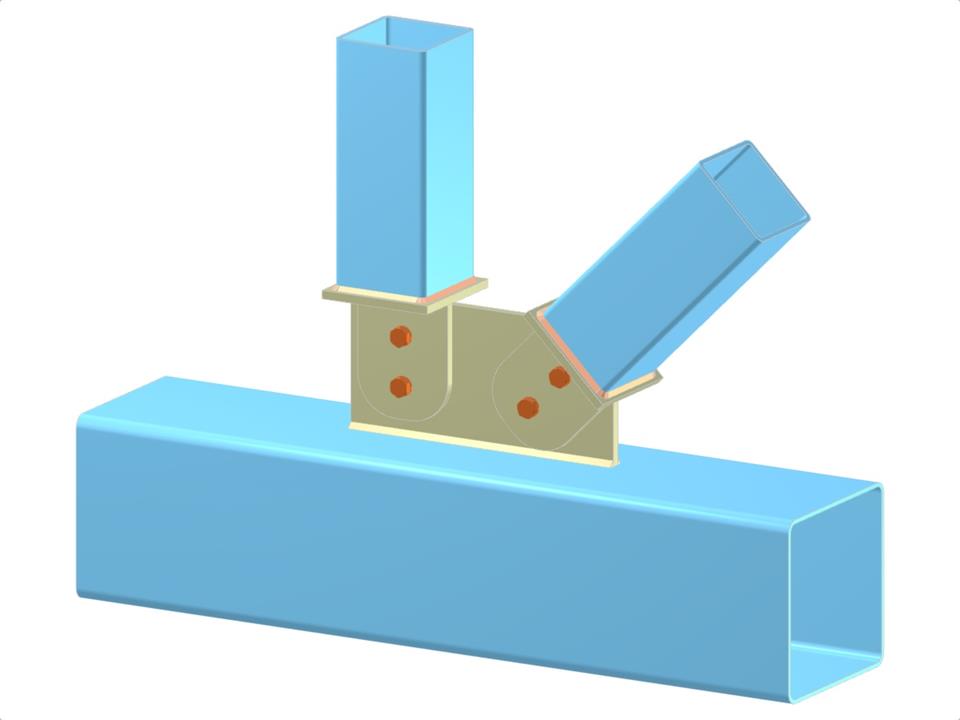

Fachwerk mit N-Stoß | Diagonale und Vertikale an Gurtanschluss mittels Knotenblech, Laschenblech und Kopfplatte
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,054 t |
| Abmessungen (metrisch) | 0,960 x 0,600 x 0,000 m |
| Abmessungen (imperial) | 3.15 x 1.97 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
