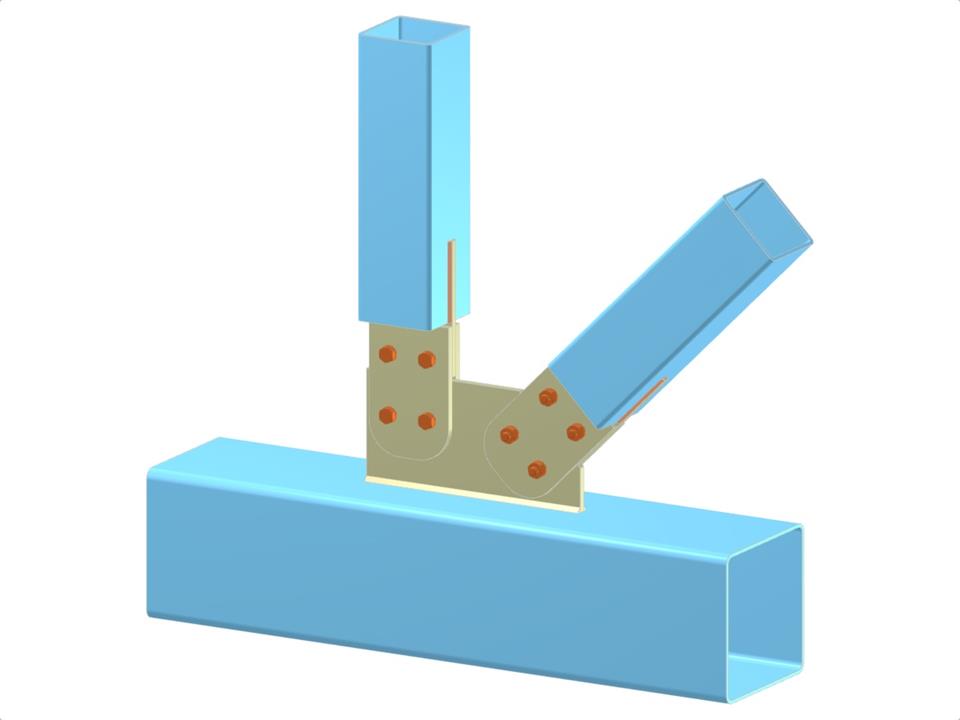

В модели представлено болтовое N-образное соединение с использованием полых профилей прямоугольного сечения (RHS). Ключевые элементы соединения включают косынки, надрезанную язычковую пластину и стыковые накладки. Конструкция явно демонстрирует диагонали и вертикали, присоединенные к поясу, что отражает современные методы строительства ферм.
Ферма N-узел | Соединение диагоналей и вертикалей с поясом через косынку, пластину с выступом и стыковые накладки
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,060 t |
| Размеры (метрические) | 0,965 x 0,790 x 0,000 m |
| Размеры (имперские) | 3.17 x 2.59 x 0 feet |
