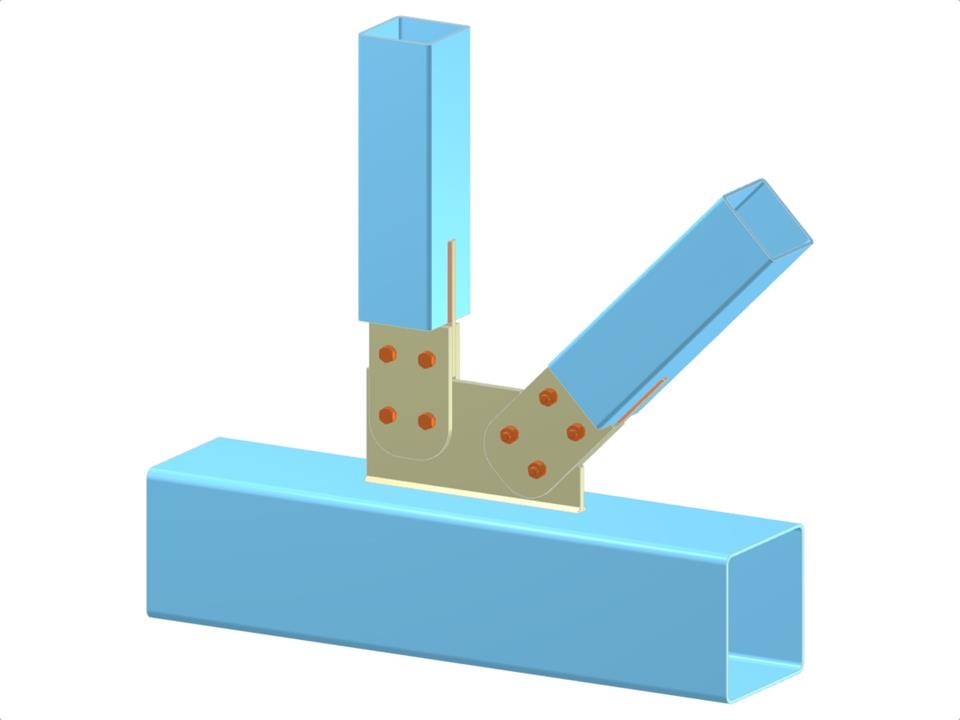

Il modello presenta un giunto a N bullonato realizzato con sezioni trasversali cave di sezioni rettangolari cave (RHS). Gli elementi di collegamento principali includono fazzoletti, una piastra a linguetta intagliata e piastre di copertura. La struttura mostra in modo evidente diagonali e verticali collegate al corrente, illustrando le moderne tecniche di costruzione delle travature reticolari.
Giunto a N a traliccio | Collegamento tra diagonale, verticale e corrente tramite piastra di nodo, piastra a linguetta e piastre di copertura
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,060 t |
| Dimensioni (metriche) | 0,965 x 0,790 x 0,000 m |
| Dimensioni (imperiali) | 3.17 x 2.59 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
