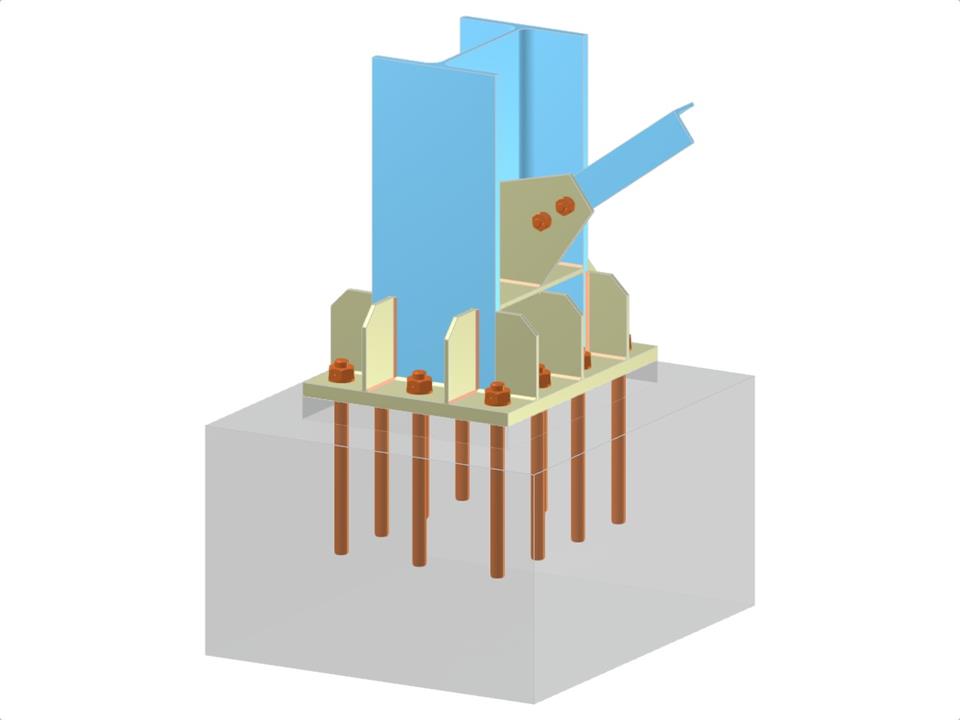

Эта модель включает в себя детальную конструкцию основания колонны с колонной I-профиля и диагональным L-профилем, соединенным с полкой колонны. Она включает базовую пластину, ребра, жесткости и фасонку с болтовым диагональным соединением. Установка также предусматривает анкерное крепление для обеспечения структурной целостности. Эти компоненты обеспечивают надежное соединение элементов колонны для стабильности и передачи нагрузки.
База колонны с узловой пластиной и болтовым диагональным соединением
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,137 t |
| Размеры (метрические) | 1,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 3.28 x 3.28 x 0 feet |
