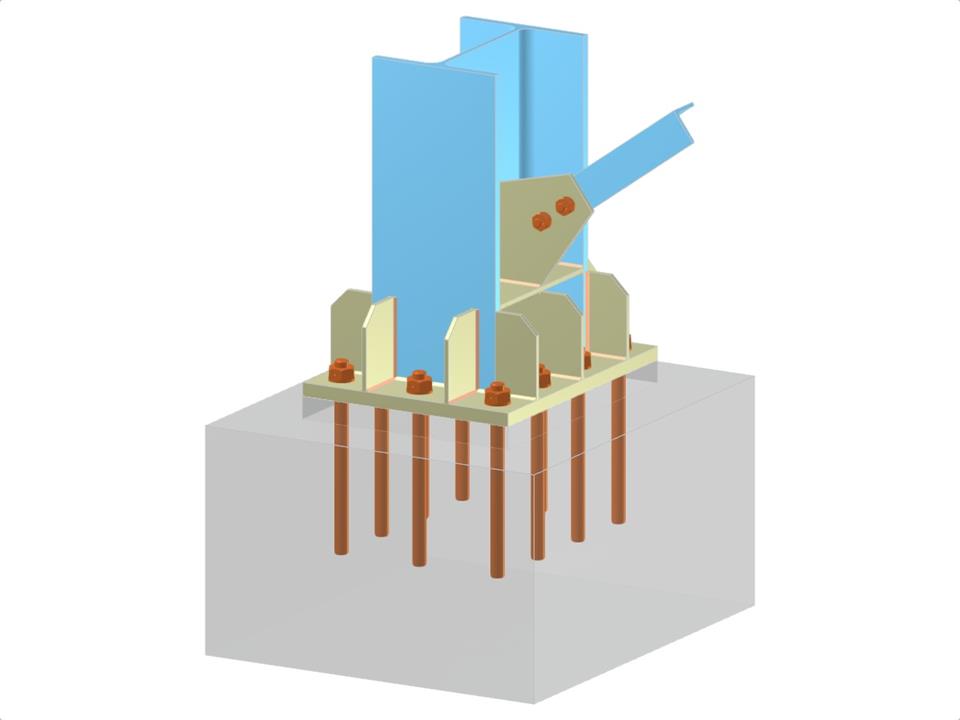

Tento model obsahuje podrobný návrh patky sloupu s I-profilem a diagonálním L-profilem spojeným se stojinou sloupu. Zahrnuje patní desku, žebra, výztuhy a přípojný plech se šroubovým diagonálním spojem. Součástí sestavy je také kotvení pro zajištění statické úplnosti. Tyto komponenty zajišťují pevné spojení prvků sloupu pro stabilitu a přenos zatížení.
Patka sloupu s přípojným plechem a šroubovým diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,137 t |
| Rozměry (metrické) | 1,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
