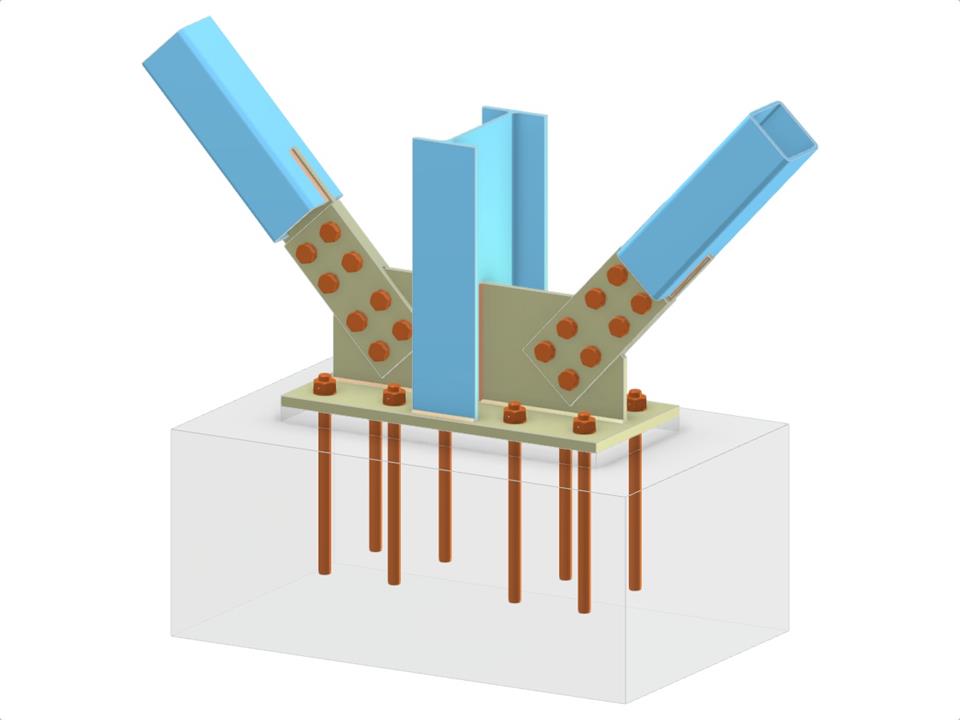

Эта модель включает детализированное соединение основания колонны с колонной I-профиля, в которое входят два диагональных RHS-сечения, соединенных с полкой колонны. Она содержит основание, фасонную пластину и соединительную пластину "язычок" для повышенной стабильности, а также накладные пластины и болтовое диагональное соединение. Дизайн анкерного крепления обеспечивает прочную структурную целостность. Эта конфигурация идеальна для проектов, требующих надежной диагональной поддержки в стальных конструкциях.
База колонны с двумя диагоналями вертикальной связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,093 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
