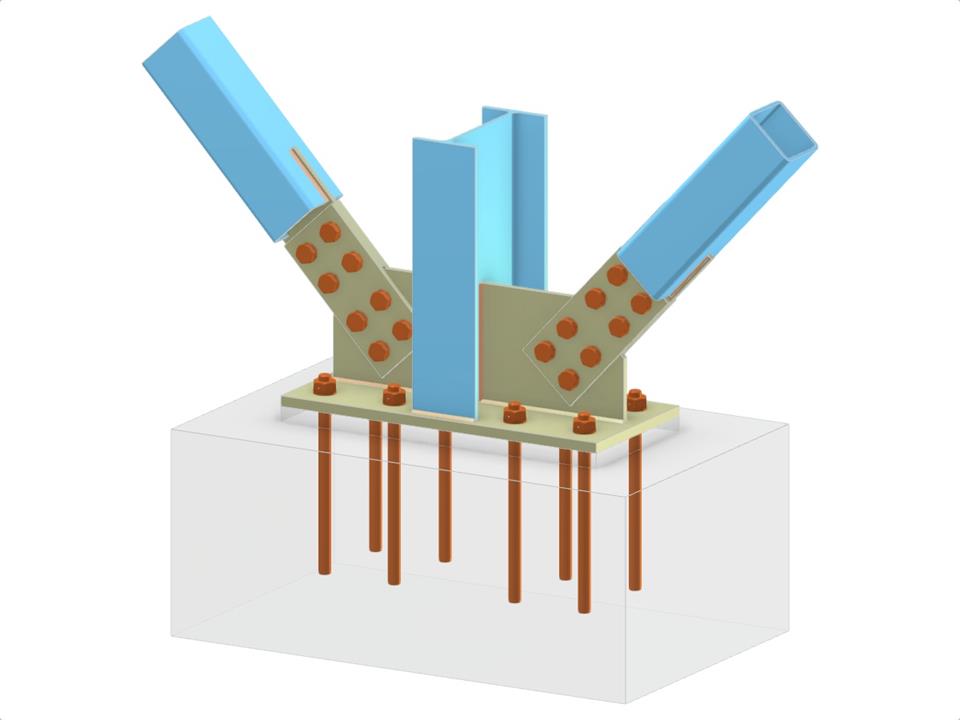

Dieses Modell bietet eine detaillierte Verbindung zwischen Stützenfuß und I-Profil-Stütze mit zwei diagonalen RHS-Profilen, die mit dem Stützensteg verbunden sind. Zur Erhöhung der Stabilität sind eine Fußplatte, ein Knotenblech und eine Zungenplatte enthalten. Außerdem sind Deckplatten und eine diagonale Schraubverbindung vorhanden. Die Verankerungskonstruktion gewährleistet eine robuste strukturelle Integrität. Diese Konfiguration ist ideal für Projekte, die eine zuverlässige diagonale Abstützung in Stahlkonstruktionen erfordern.
Stützenfuß mit zwei Diagonalen aus Vertikalverband
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,093 t |
| Abmessungen (metrisch) | 2,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 6.56 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
