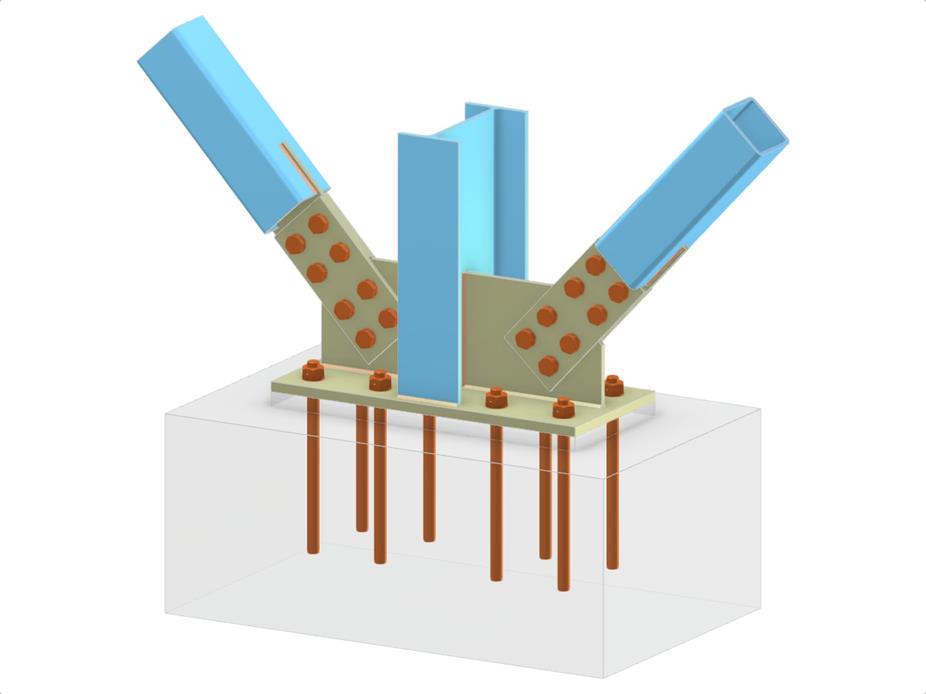

Tento model představuje detailní spoj základové patky sloupu se sloupem I-profilu, který zahrnuje dva diagonální profily RHS spojené se stojinou sloupu. Zahrnuje patní desku, přípojný plech a připojovací plech pro zvýšení stability, spolu s krycími plechy a šroubovým diagonálním spojem. Návrh kotvení zajišťuje robustní konstrukční integritu. Tato konfigurace je ideální pro projekty vyžadující spolehlivou diagonální podporu v ocelových konstrukcích.
Základ sloupu se dvěma diagonálami vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,093 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
