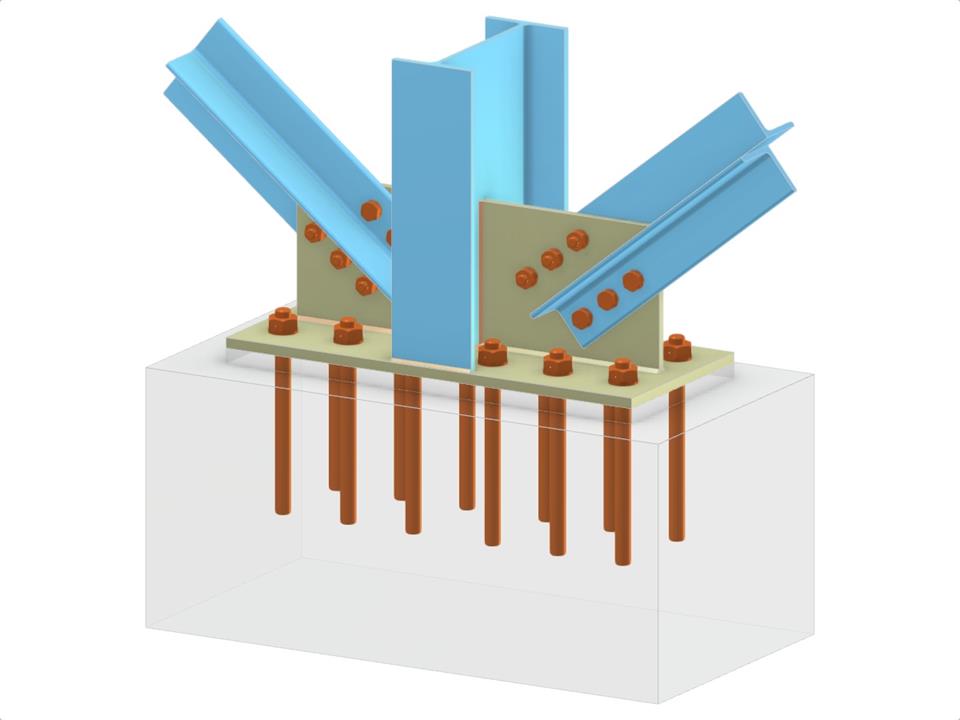

Эта модель характеризуется сложной опорной базой колонны, использующей колонну с I-профилем и двойными диагоналями из L-профиля, прикрепленными к стенке колонны. Конструкция включает базовую пластину, косынки и болтовое соединение диагоналей с анкерными решениями, обеспечивающими стабильность и структурную целостность. Разработанная для специфических условий нагрузки, эта конфигурация демонстрирует эффективное распределение сил через болтовые соединения.
База колонны с двумя диагоналями вертикальной связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,134 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
