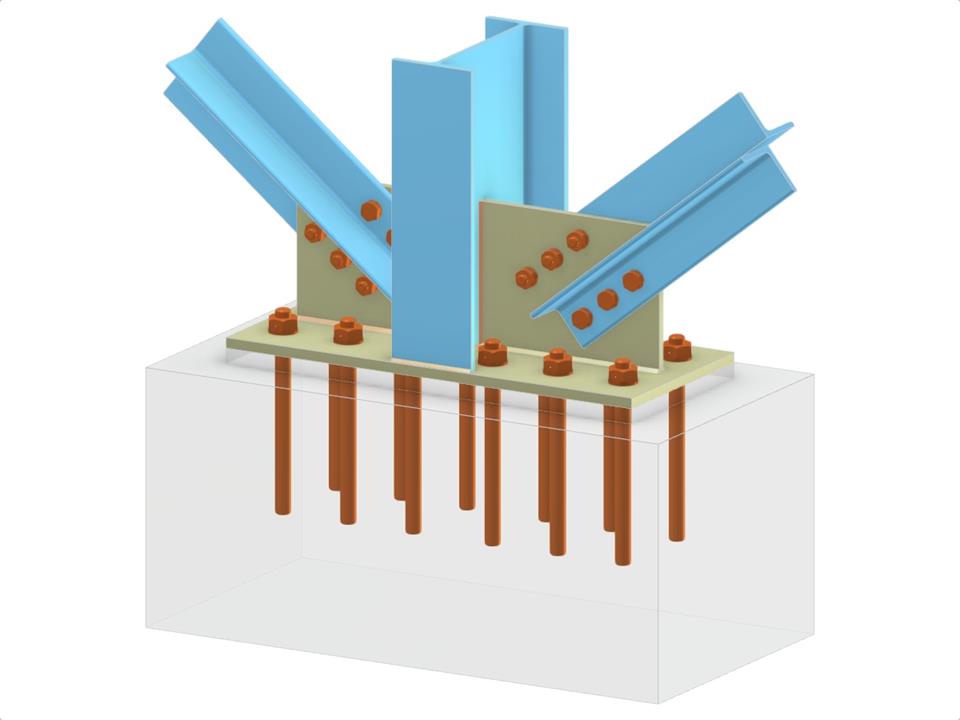

Tento model se vyznačuje sofistikovaným spojem základové patky sloupu, který využívá I-profil sloupu s dvojitými diagonálami 2xL-profilu připevněnými ke stojině sloupu. Konstrukce zahrnuje patní desku, přípojné plechy a šroubový diagonální spoj s ukotvením, které zajišťuje stabilitu a strukturální integritu. Tato konfigurace, navržená pro specifické zatěžovací podmínky, demonstruje efektivní rozložení sil ve šroubových spojích.
Základová patka se dvěma diagonálami svislého ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,134 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
