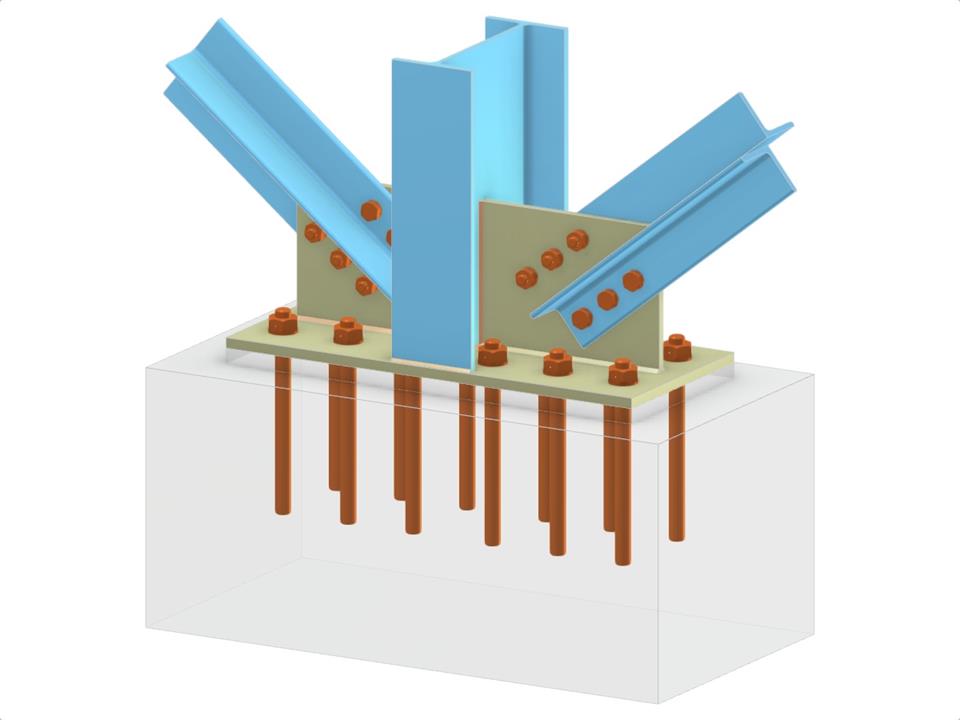

Questo modello presenta una connessione di base della colonna sofisticata che utilizza una colonna a profilo I con doppie diagonali 2xL collegate alla membratura della colonna. L'installazione incorpora una piastra di base, piastre di rinforzo e una connessione diagonale imbullonata con soluzioni di ancoraggio che garantiscono stabilità e integrità strutturale. Progettata per condizioni di carico specifiche, questa configurazione dimostra la distribuzione efficiente delle forze attraverso giunti imbullonati.
Base della colonna con due diagonali di controvento a V
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,134 t |
| Dimensioni (metriche) | 2.000 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 6.56 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
