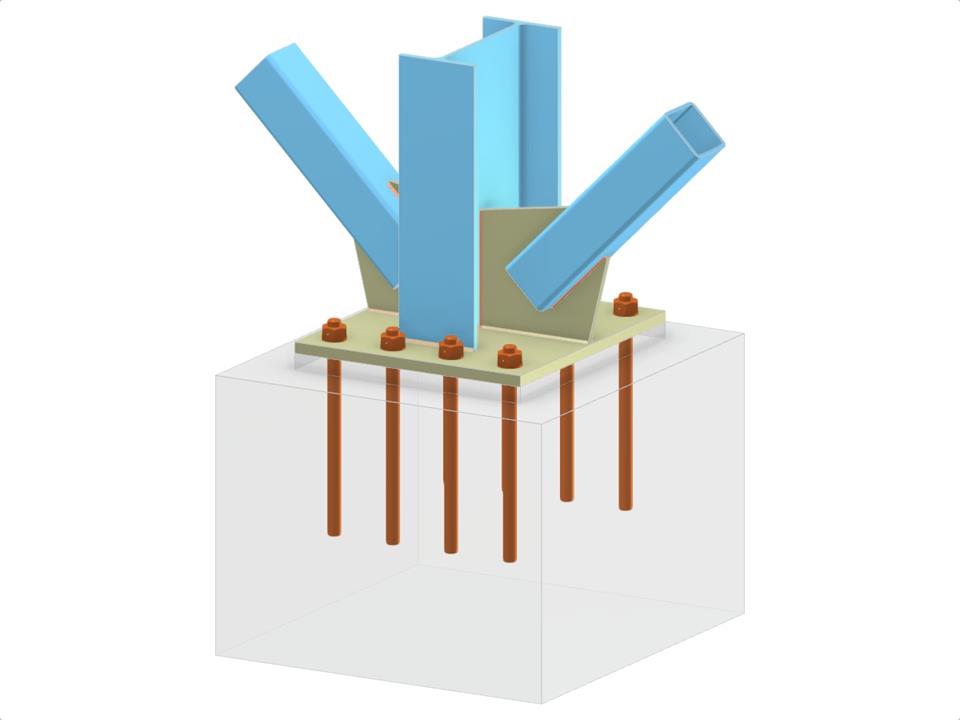

Эта модель включает конструктивную сборку, состоящую из колонного основания с колонной I-профиля. Она включает две диагонали RHS, соединённые со стенкой колонны, опорную плиту и косынку. Соединения выполнены сварными, с акцентом на диагональные элементы, а сборка закреплена с помощью анкерных креплений. Эти компоненты демонстрируют детальный подход к проектированию устойчивой и конструктивно надёжной системы опоры колонны.
Опорная база колонны с диагональным сварным соединением
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,083 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
