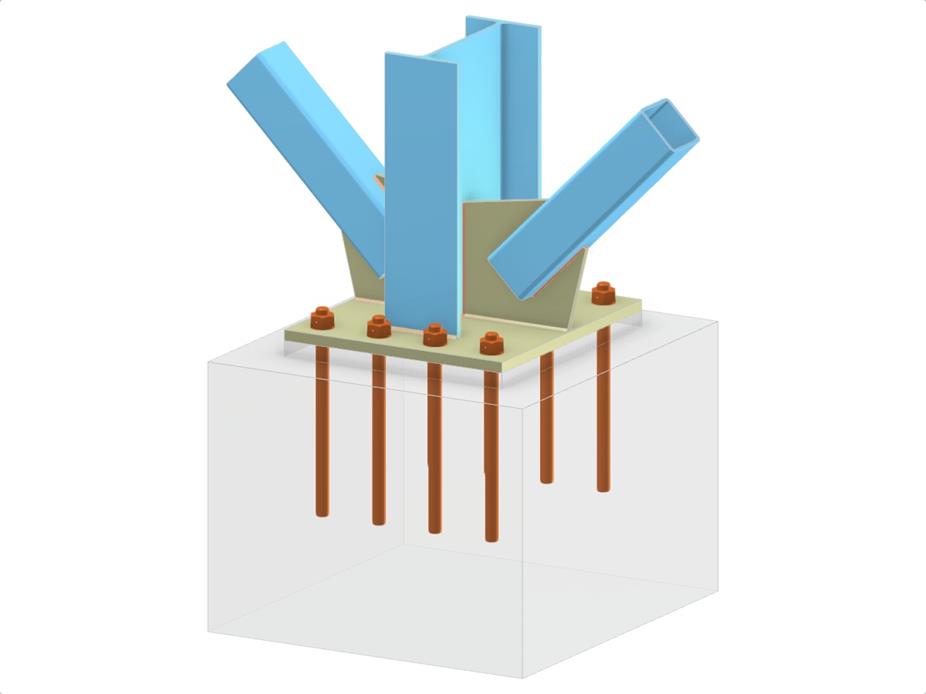

Ce modèle comprend un assemblage structurel constitué d’un pied de poteau avec un poteau à profilé en I. Il comprend deux diagonales en RHS raccordées à l’âme du poteau, une plaque de base et une plaque de gousset. Les connexions sont soudées, en se concentrant sur les éléments diagonaux, et l’assemblage est sécurisé par des dispositifs d’ancrage. Ces composants démontrent une approche détaillée de la conception d’un système d’appui de poteau stable et structurellement fiable.
Base de colonne avec liaison soudée diagonale
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,083 t |
| Dimensions (métriques) | 2,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 6.56 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
