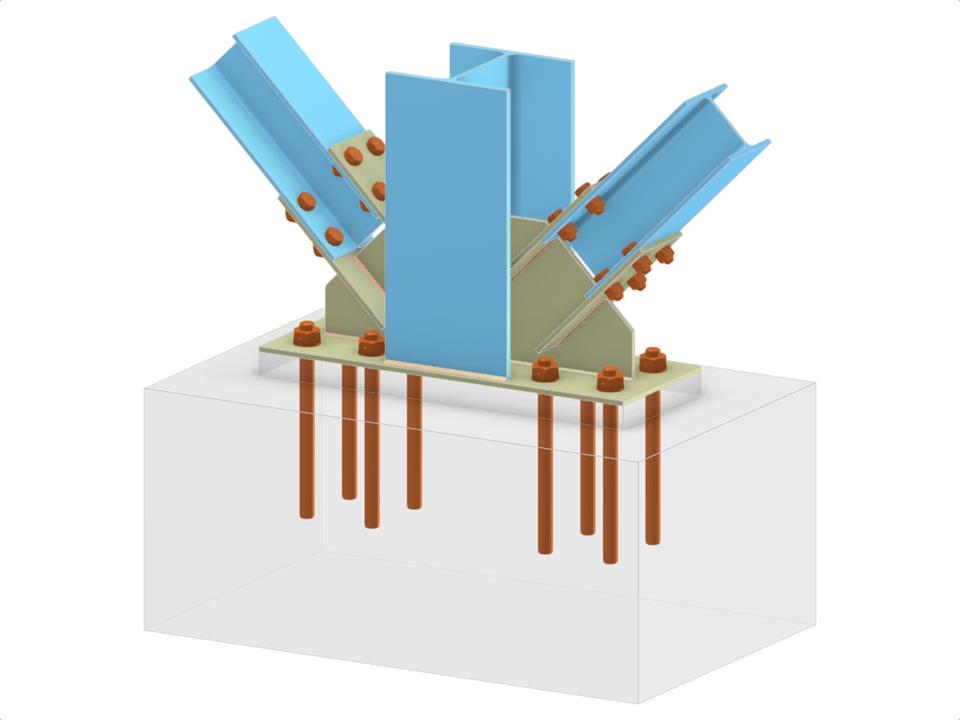

Модель состоит из сложной конструкции стального соединения, в котором колонна с I-профилем соединяется с двумя диагоналями, прикреплёнными к стенке колонны. Она включает в себя базовую пластину, фасетку, фланцевые пластины, ребро и жёсткость, все из которых соединяются между собой через болтовые диагональные соединения и техники анкерирования. Эта установка разработана для обеспечения оптимального распределения нагрузок и структурной целостности в условиях высоких стрессов.
Колон на базе с болтовыми диагоналями вертикальной связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,163 t |
| Размеры (метрические) | 2,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 0 feet |
