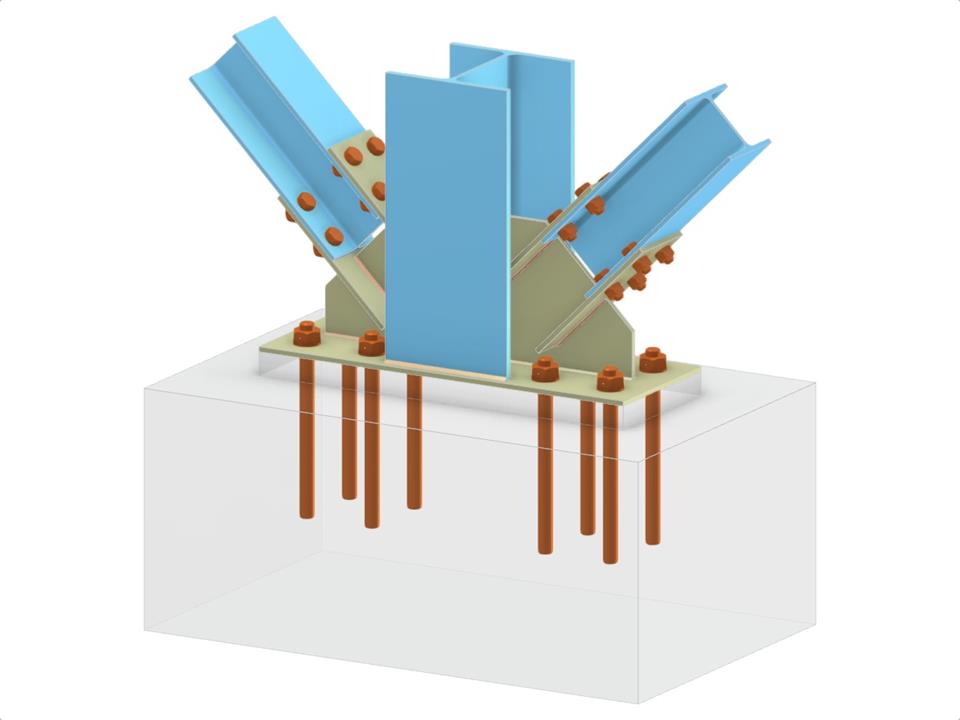

Il modello consiste in un design complesso di connessione in acciaio strutturale caratterizzato da un profilo a I della colonna con due diagonali che si collegano alla parete della colonna. Include una piastra di base, una piastra di rinforzo, piastre flangiate, nervature e rinforzi, tutti interconnessi tramite connessioni diagonali imbullonate e tecniche di ancoraggio. Questo setup è progettato per garantire una distribuzione ottimale del carico e l'integrità strutturale in ambienti ad alto stress.
Base della colonna con diagonali bullonate di controvento verticale
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,163 t |
| Dimensioni (metriche) | 2.000 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 6.56 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
