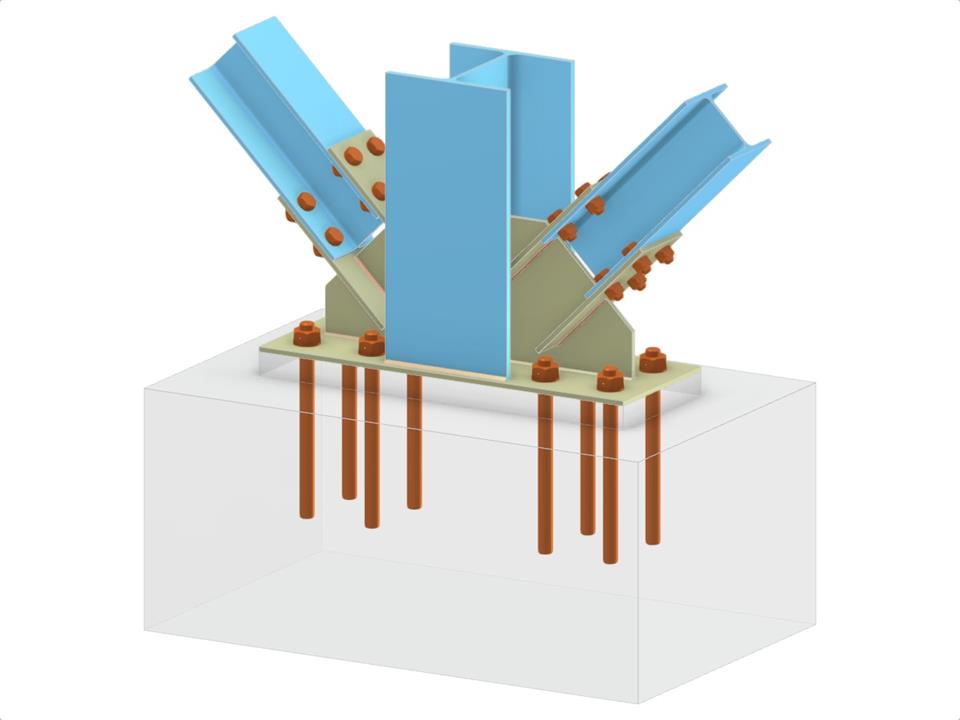

El modelo consiste en un diseño complejo de conexión de acero estructural que presenta un perfil en I de columna con dos diagonales que se conectan a la alma de la columna. Incluye una placa base, una placa de cartabón, placas de ala, un nervio y un rigidizador, todos interconectados a través de conexiones diagonales atornilladas y técnicas de anclaje. Este sistema está diseñado para asegurar una distribución óptima de la carga y la integridad estructural en entornos de alto estrés.
Base del pilar con diagonales atornilladas de arriostramiento horizontal
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.163 t |
| Dimensiones (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 6.56 x 3.28 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
