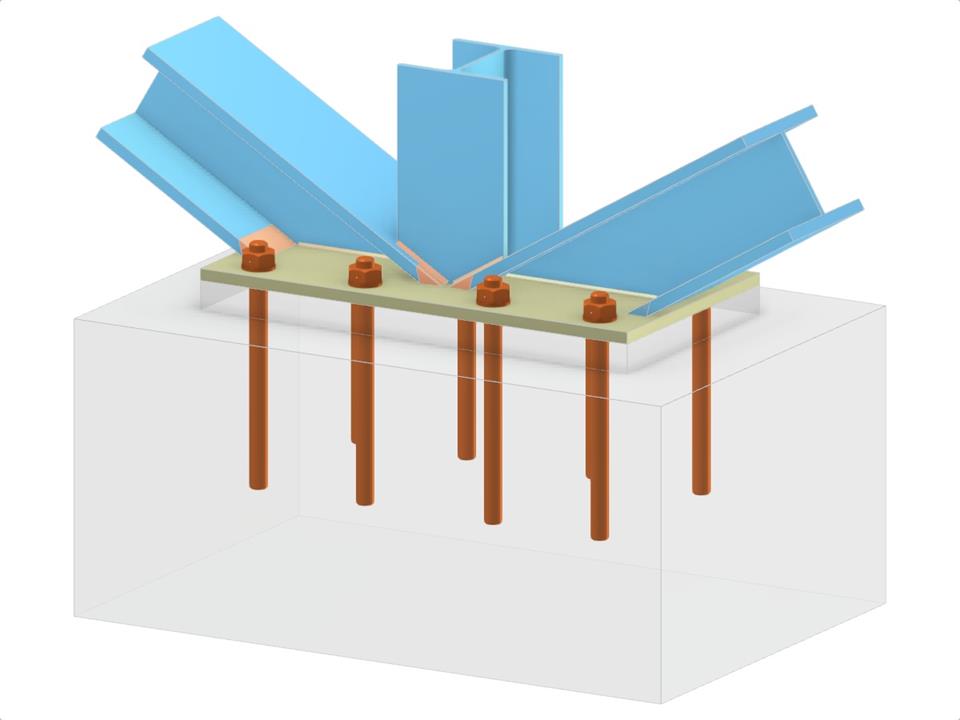

Эта модель демонстрирует конструкцию основания колонны с колоннами I-профиля, оснащенную двумя диагоналями I-профиля, подключенными к стенке колонны. Базовая пластина спроектирована с приварным диагональным соединением и включает анкерное крепление для устойчивости. Настройка отражает общие инженерные практики в строительстве оснований колонн, обеспечивая структурную целостность и распределение нагрузки.
База колонны с двумя диагоналями вертикальной связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,217 t |
| Размеры (метрические) | 2,000 x 0,500 x 0,000 m |
| Размеры (имперские) | 6.56 x 1.64 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
