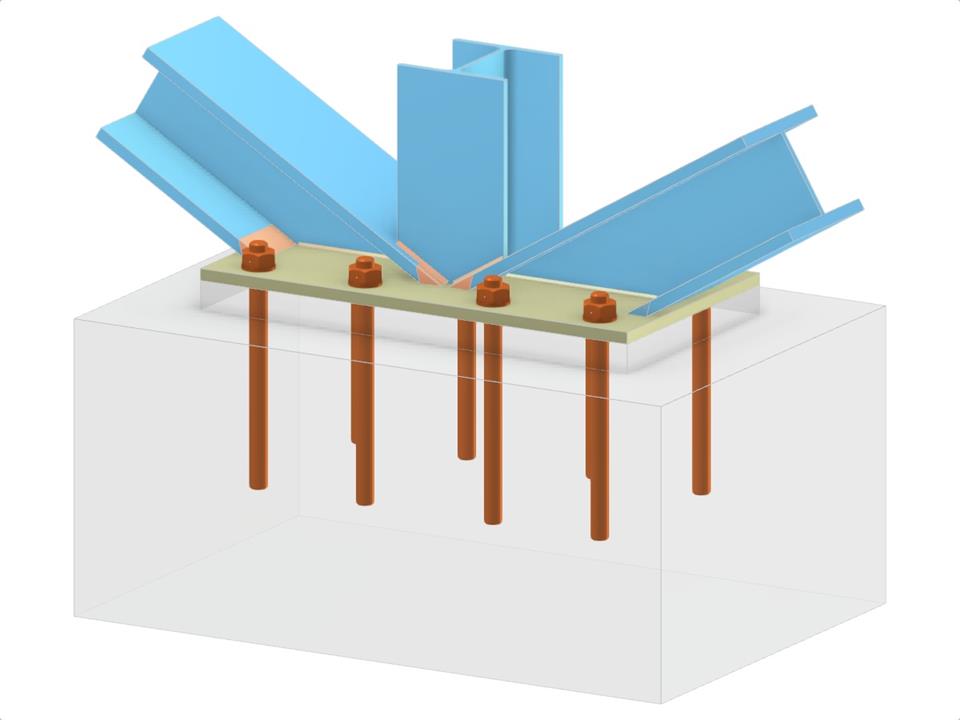

Tento model znázorňuje základovou konstrukci sloupu s I-profilem, které jsou opatřeny dvěma diagonálami z I-profilu připojenými ke stojině sloupu. Patní deska je navržena se svařeným diagonálním spojem a obsahuje ukotvení pro zajištění stability. Nastavení odpovídá běžné inženýrské praxi při konstrukci základových patek sloupů a zajišťuje statickou úplnost a rozložení zatížení.
Základová patka se dvěma diagonálami vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,217 t |
| Rozměry (metrické) | 2,000 x 0,500 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 1.64 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
