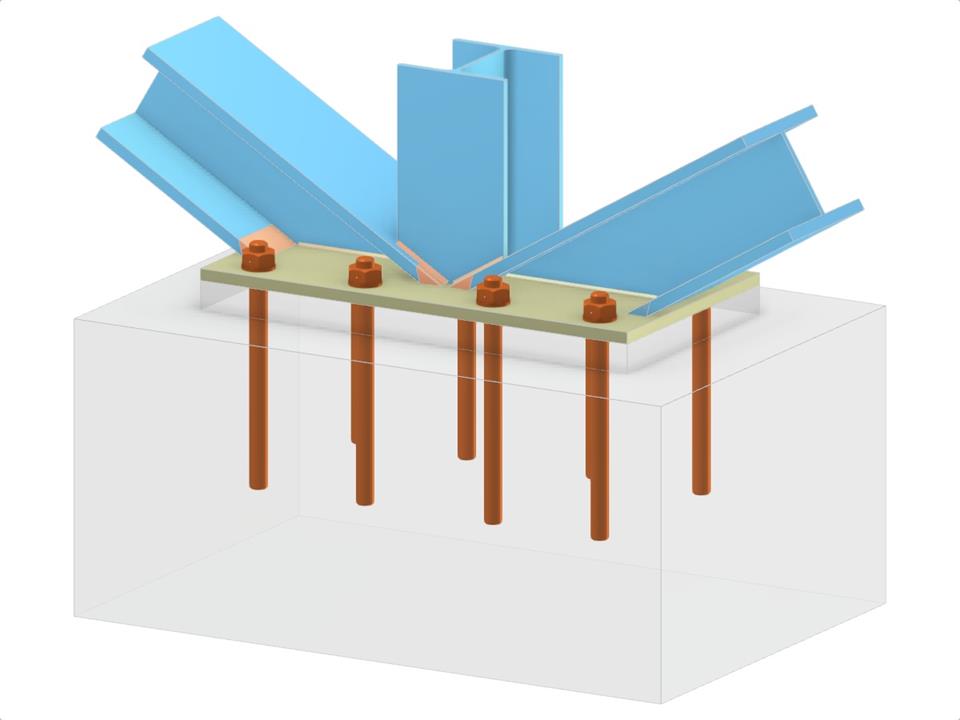

Este modelo demonstra uma estrutura de base de coluna com colunas de perfil I, apresentando duas diagonais de perfil I conectadas à alma da coluna. A placa de base é projetada com uma conexão diagonal soldada e inclui ancoragem para estabilidade. A configuração reflete práticas comuns de engenharia na construção de bases de colunas, garantindo integridade estrutural e distribuição de carga.
Base de pilar com duas diagonais de contraventamento vertical
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,217 t |
| Dimensões (métricas) | 2,000 x 0,500 x 0,000 m |
| Dimensões (imperiais) | 6.56 x 1.64 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
