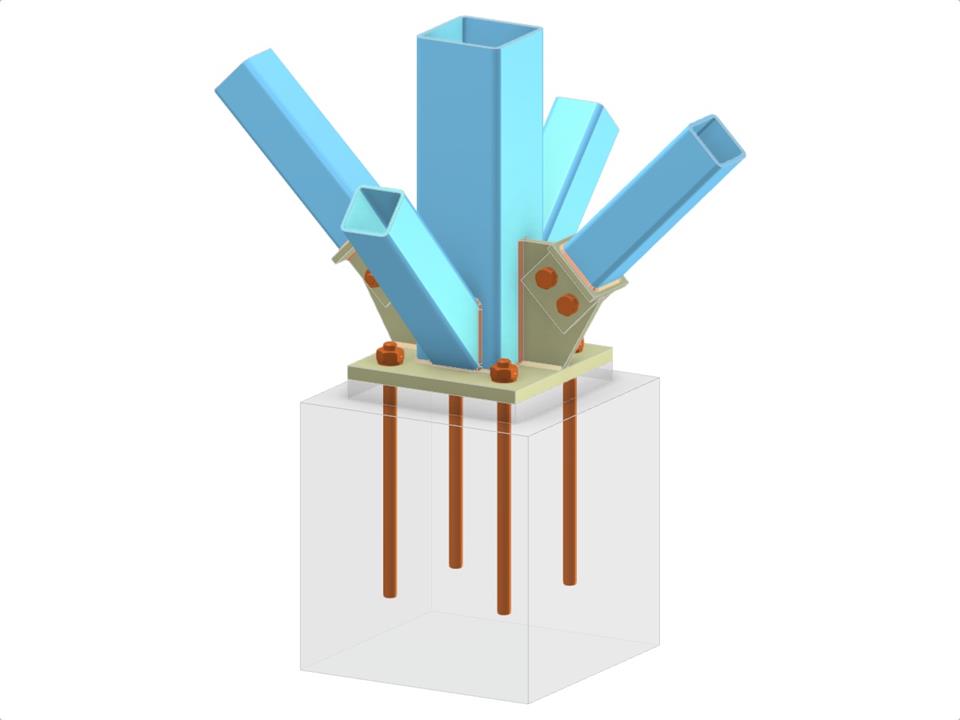

Модель включает в себя базу колонны с колонной из прямоугольного замкнутого профиля (RHS) и четырьмя диагоналями вертикального связевого раскрепления из профиля RHS. Она включает опорную плиту, косынку, соединительную язычковую пластину и торцевую пластину. Диагонали соединяются с помощью болтовых и сварных соединений, а анкеровка обеспечивает устойчивость. Эта схема демонстрирует интеграцию различных конструктивных элементов для надежной опоры.
База колонны со сварными и болтовыми диагоналями вертикальной связи
| Количество узлов | 6 |
| Количество линий | 5 |
| Количество стержней | 5 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,088 t |
| Размеры (метрические) | 2,000 x 1,000 x 2,000 m |
| Размеры (имперские) | 6.56 x 3.28 x 6.56 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
