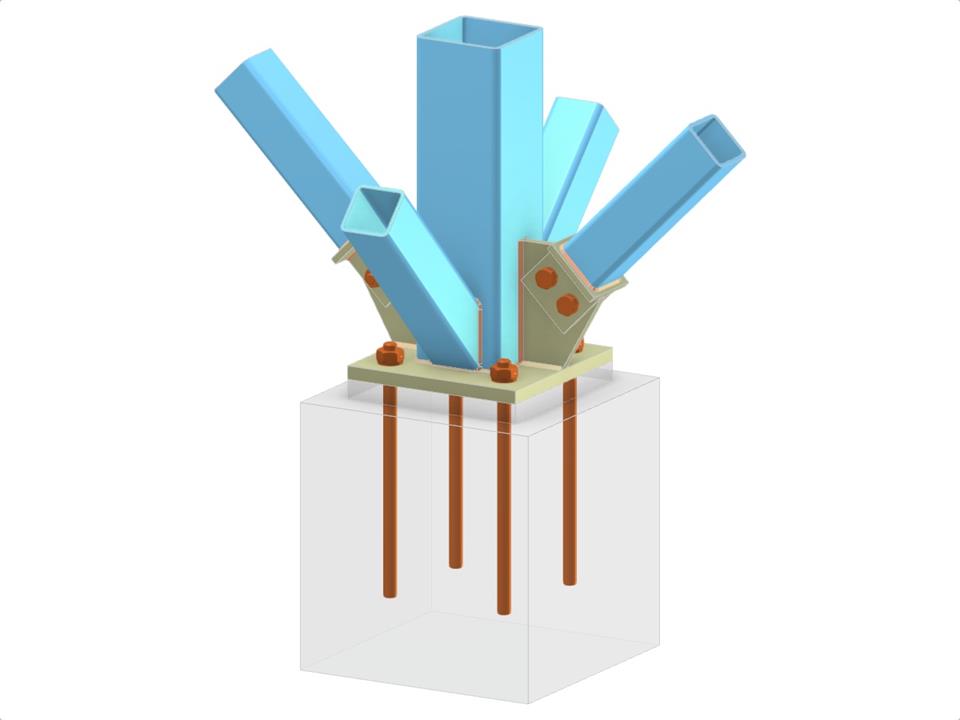

O modelo apresenta uma base de coluna com uma coluna de seção oca retangular (RHS) e quatro diagonais RHS de contraventamento vertical. Inclui uma placa de base, placa de reforço, placa de língua de conexão e placa de extremidade. As diagonais são unidas usando conexões parafusadas e soldadas, e o ancoramento garante a estabilidade. Esta configuração demonstra a integração de vários componentes estruturais para um suporte robusto.
Base de pilar com diagonais soldadas e parafusadas de contraventamento vertical
| Número de nós | 6 |
| Número de linhas | 5 |
| Número de barras | 5 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,088 t |
| Dimensões (métricas) | 2,000 x 1,000 x 2,000 m |
| Dimensões (imperiais) | 6.56 x 3.28 x 6.56 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
