Музей Сальвадора Дали во Флориде, США

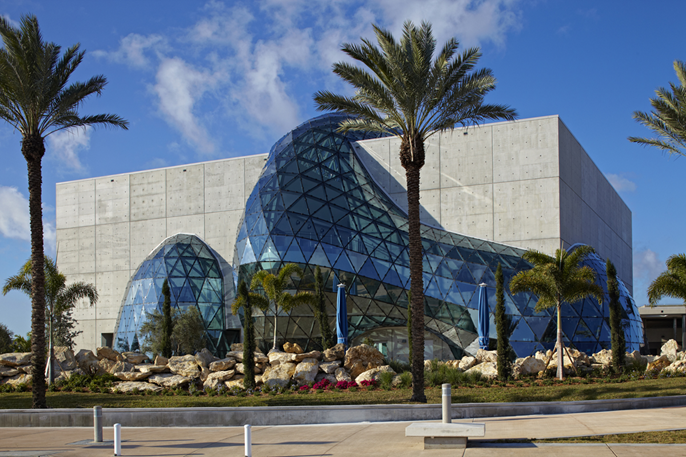

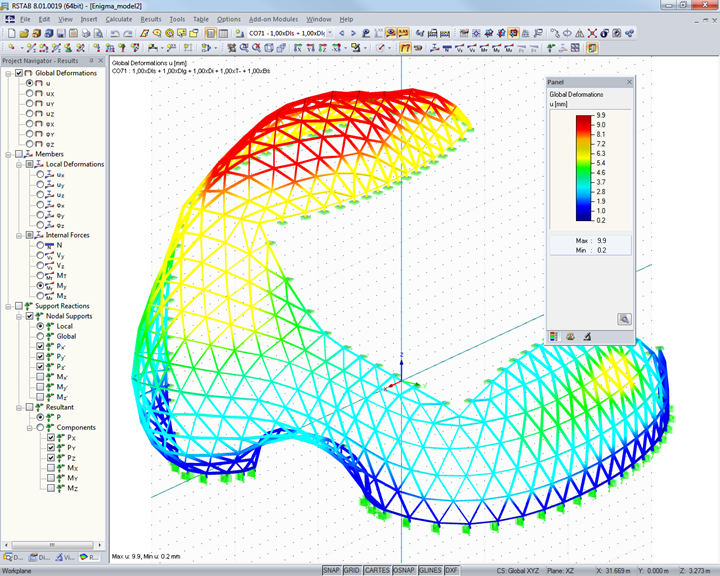

Однако его архитектурной изюминкой несомненно является «Enigma» - застекленный атриум, проступающий одной из сторон прямоугольного железобетонного здания. Расчет этой уникальной конструкции из стали и стекла выполнялся в программе RSTAB инженерами из фирмы Novum Structures, которая является заказчиком компании Dlubal.

Конструкция

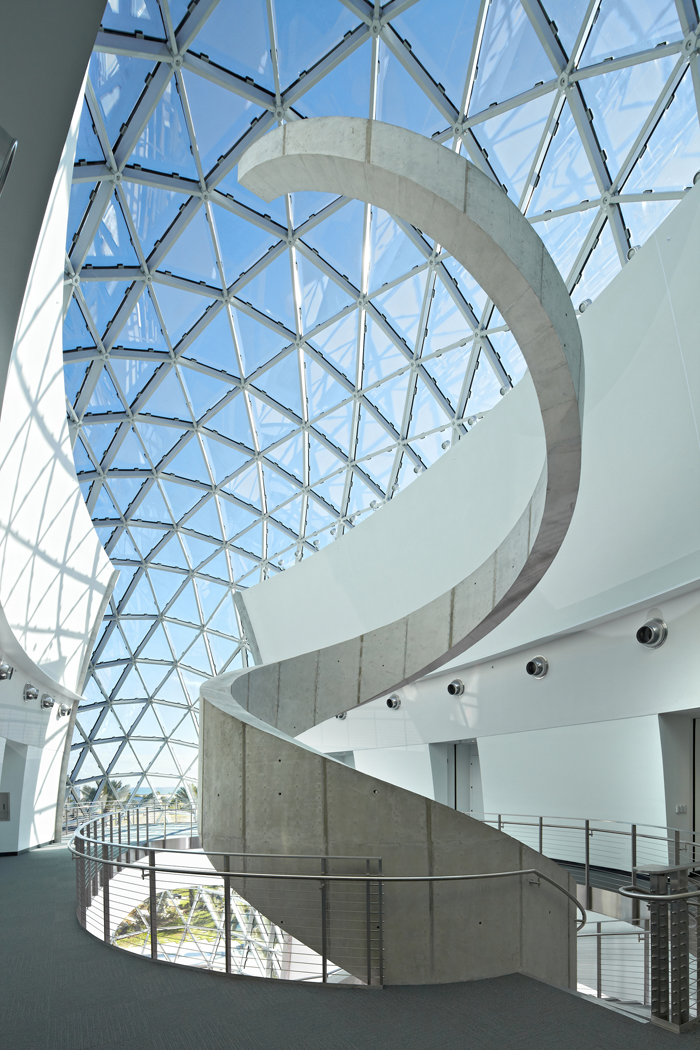

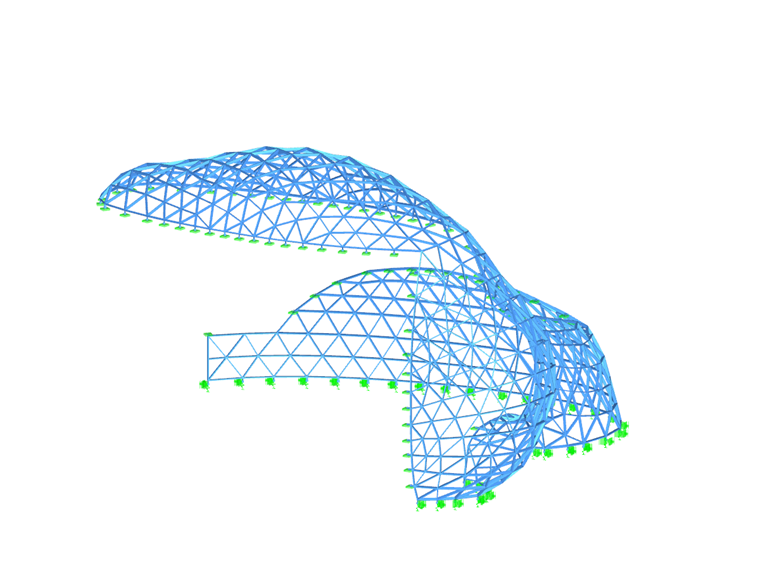

«Enigma» - это стальная трубчатая конструкция, которая содержит в себе более чем 900 треугольных стеклянных панелей, которые образуют выпуклости, выступающие за предел здания. Интересным фактом является то, что в данных стеклянных выпуклостях нет ни одной повторяющейся стеклянной панели. К тому же, благодаря ним всем посетителям музея открывается уникальный вид на набережную Санкт-Петербурга.

Однако процесс формировки, проектирования и самого закрепления этой изящной прозрачной конструкции был для строителей весьма трудной загадкой (лат. Enigma), которую они наконец решили с помощью весьма хрупкой стеклянной конструкции, достигающей в своем самом высоком месте 23 м, в самом широком 32 м и самом глубоком 8,4 м. Несмотря на свой хрупкий вид, данная конструкция способна выдержать довольно высокие ветровые нагрузки, вплоть до уровня урагана.

Архитектор компании HOK - Weymouth описывает эту конструкцию как оптическую диаграмму статического эффекта, в которой в местах с максимальным напряжениям имеют стеклянные треугольники меньший размер.

За проект музея Сальвадора Дали получила компания HOK в 2010 году престижную премию «Novum Design Excellence Award».
