Salvador Dalí Museum, Floryda, USA

Projekt klienta

Statyka i konstrukcja Inżynieria & podwykonawca:
Novum Structures LLC,
Menomonee Falls, USA
www.novumstructures.com
 Budowa Generalny wykonawca:
Beck Group
Atlanta, USA
www.beckgroup.com
 Architekt  HOK Architects
Tampa, USA
www.hok.com
HOK Architects
Tampa, USA
www.hok.com
Statyka i konstrukcja
Statyka i konstrukcja Inżynieria & podwykonawca:
Novum Structures LLC,
Menomonee Falls, USA
www.novumstructures.com
 Budowa Generalny wykonawca:
Beck Group
Atlanta, USA
www.beckgroup.com
 Architekt  HOK Architects
Tampa, USA
www.hok.com

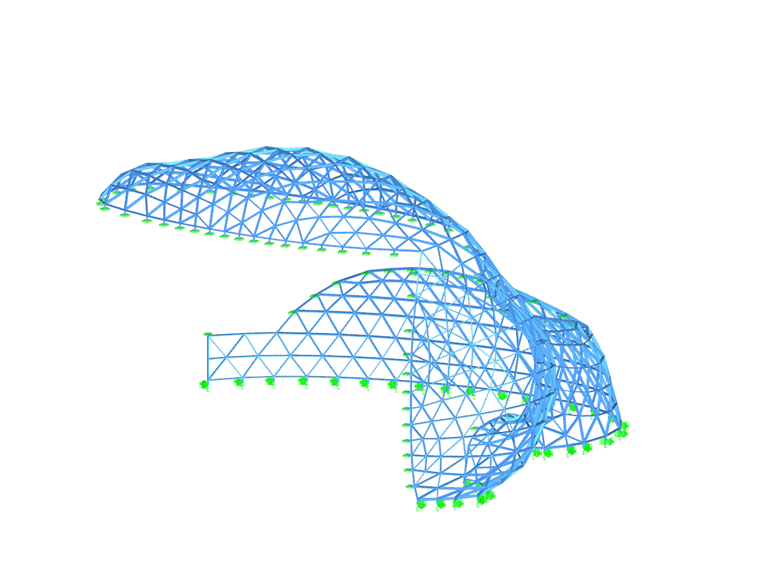

Długość: 37 m, szerokość: 30 m, wysokość: 23 m, masa: ~ 47 t
Węzły: 815, pręty: 1,613, materiały: 3, przekroje: 5

Powyższe dane dotyczą konstrukcji stalowej "Enigma".

W styczniu 2011 Salvador Dali Museum w St. Petersburgu na Florydzie otworzyło swoje drzwi dla publiczności. Muzeum zawiera największy, poza Hiszpanią, zbiór kolekcji Salvadora Dali, w tym obrazy olejne, akwarele, rysunki, liczne grafiki, fotografie oraz rzeźby.

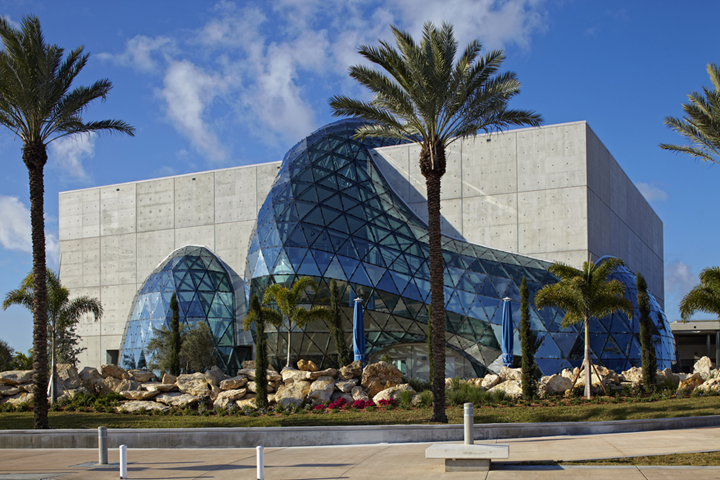

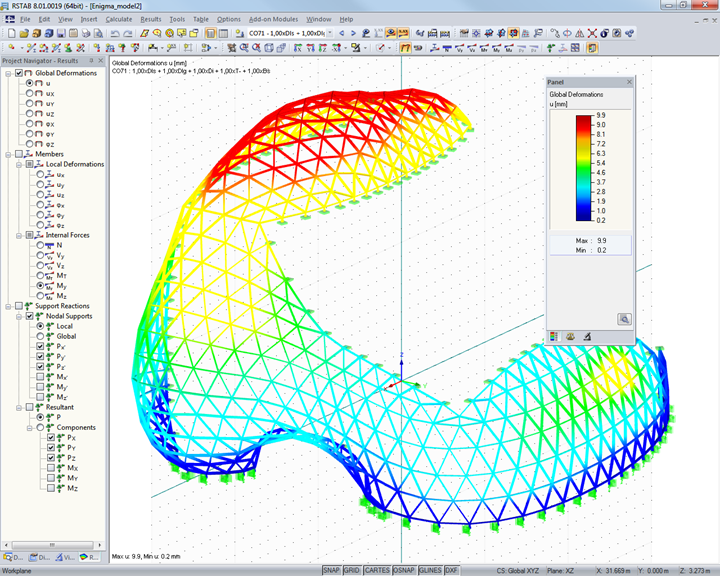

Architektoniczna perełka tego muzeum to „Enigma”, przeszklone atrium, które przecina ścianę budowli żelbetowych. Analiza statyczno-wytrzymałościowa tej unikalnej konstrukcji ze stali oraz szkła została przeprowadzona dzięki programowi RSTAB przez naszego klienta, firmę Novum Structures.

HOK Architects
Tampa, USA
www.hok.com

Budowa

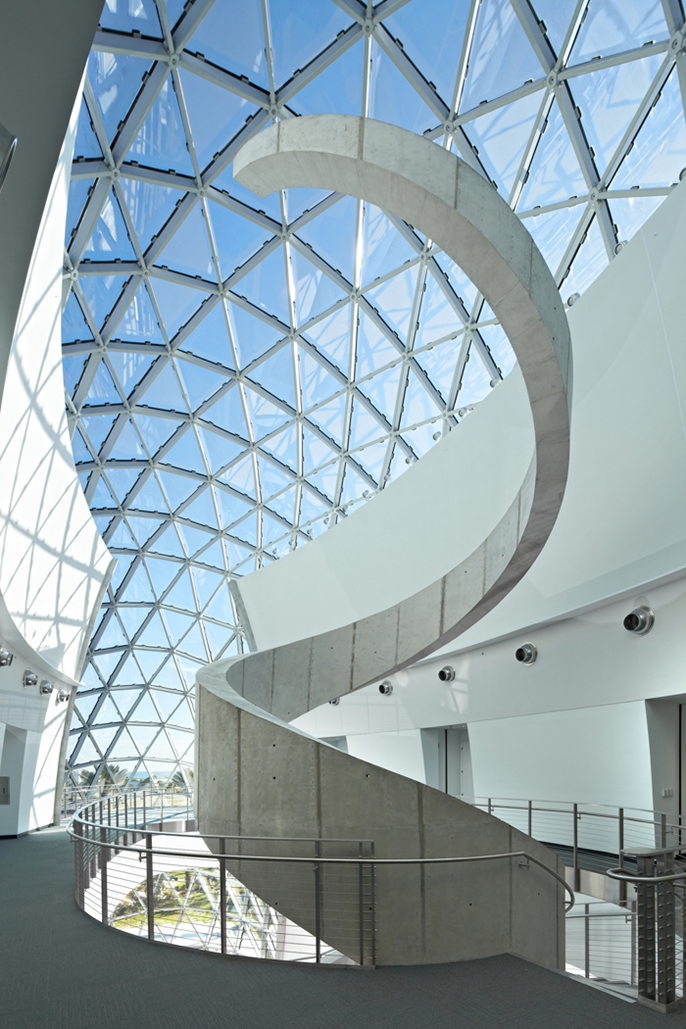

"Enigma" jest konstrukcją z rur stalowych, składającą się z ponad 900 szklanych trójkątnych płyt, tworzących wybrzuszenia. Każda z płyt w zakrzywionych szklanych konstrukcjach jest inna niż pozostałe, tak więc zapewniają naprawdę unikalny widok na malownicze nabrzeże St. Petersburg.

Budowniczy musieli zmierzyć się z kwestią nadania kształtu, budowy i sposobu zawieszenia przezroczystej konstrukcji - najwyższy punkt mierzy 75,5 stopy, najszerszy punkt mierzy 105 stóp, najgłębszy punkt mierzy 27,5 stopy - i zachowania przy tym delikatnego wyglądu konstrukcji, która jednak będzie w stanie wytrzymać działanie wiatrów o sile huraganu i drobnych kamieni niesionych przez wiatr.

Architekt z firmy HOK nazywa system Novum wykresem wizualnym sposobu zachowania konstrukcji, ponieważ trójkąty zacieśniają się w miejscach największego naprężenia.

W 2010 roku firma HOK otrzymała Novum Design Excellence Award za ponadczasowy projekt Salvador Dalí Museum.
