Museu Salvador Dalí na Flórida, EUA

O museu Salvador Dalí em St. Petersburg, na Flórida, contém a maior coleção de arte de Dalí fora de Espanha.

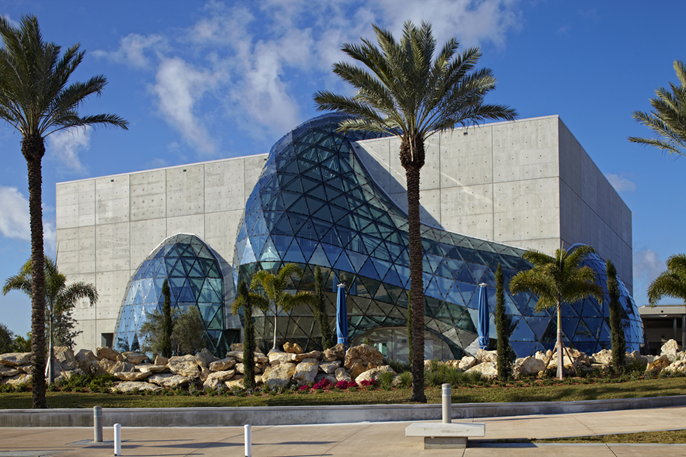

O destaque arquitetónico é o "Enigma", um átrio em vidro, que descai sobre um lado do edifício de betão armado em forma de caixa.

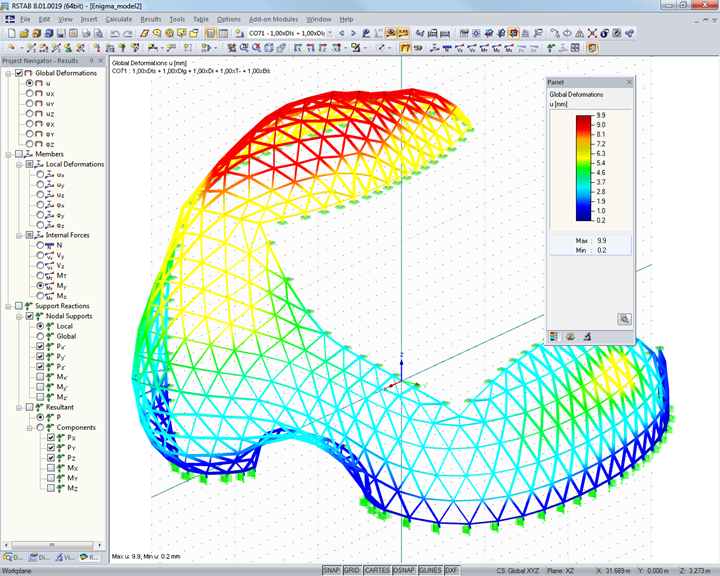

O destaque arquitetónico é o "Enigma", um átrio em vidro que descai sobre um lado do edifício em betão armado e em forma de caixa. O cálculo estrutural desta construção única em aço e vidro foi realizado com o RSTAB pelo cliente da Dlubal Novum Structures.

Estrutura

O "Enigma" é uma construção em tubos de aço composta por mais de 900 painéis de vidro triangulares, formando uma saliência. Nenhum dos painéis de vidro é idêntico, o que dá uma vista única à marginal de St. Petersburg.

Os engenheiros civis tiveram de resolver o enigma de como moldar, construir e pendurar a estrutura transparente. O objetivo foi cumprido com esta estrutura em vidro com ar de quebrado. A estrutura tem uma altura de 23 metros, 32 metros de comprimento e 8 metros de profundidade. A construção foi projetada para resistir a furacões e ao impacto de destroços à deriva.

O arquiteto Weymouth da HOK considera a estrutura da Novum um diagrama visual do efeito estático, no qual os triângulos ficam mais estreitos nas zonas de maior tensão.

Em 2010, a HOK recebeu o prémio "Novum Design Excellence Award" para o design icónico do museu Salvador Dalí.
Local 1 Dali Blvd, St. Petersburg,
FL 33701, EUA
Planeamento estrutural (estrutura de betão armado) Dr. J. Grob & Partner AG
www.gropar.ch
Estrutura Empreiteiro geral
Beck Group
Atlanta, EUA
www.beckgroup.com
Arquiteto HOK Architects
Tampa, EUA
www.hok.com


Especificações do projeto

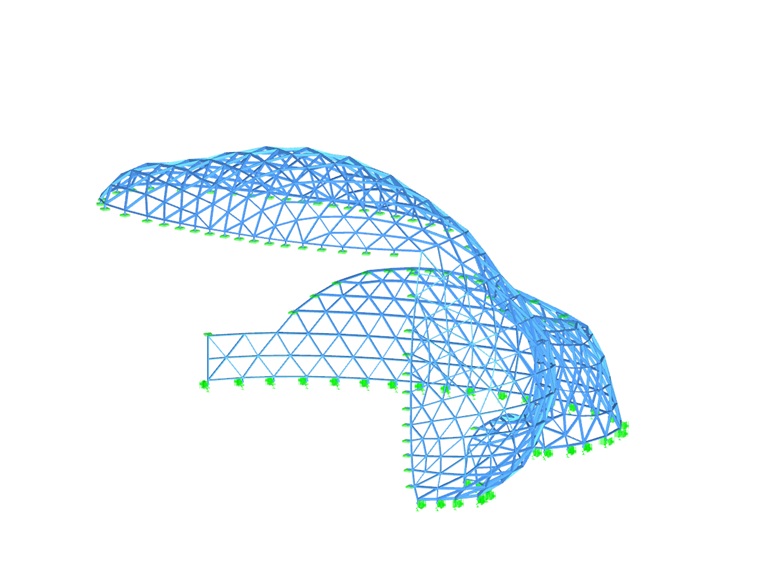

Dados do modelo

Número de nós 815
Número de barras 1613
Número de casos de carga 16
Número de combinações de cargas 76
Número de combinações de resultados 2
Peso total 46,989 t
Dimensões 36,643 x 30,400 x 23,136 m
Versão do programa 8.01.00
