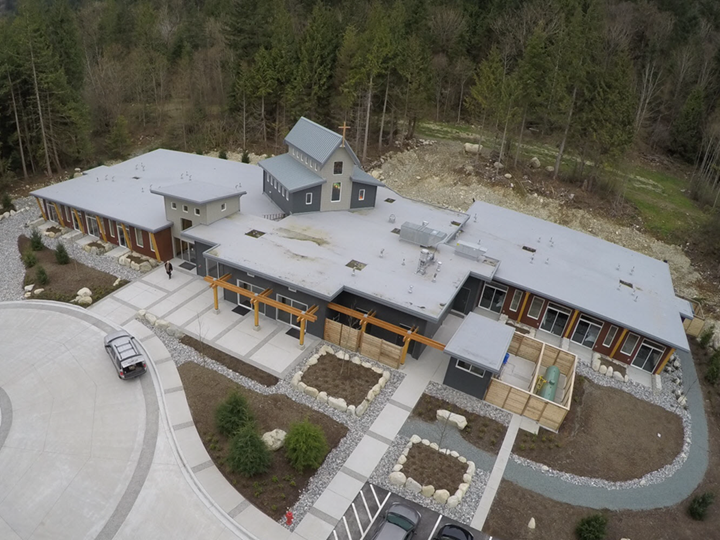

Монастырь «Little Flower» в Британской Колумбии, Канада

В 2015 году был среди прекрасных живописных пейзажей зеленых лугов, гор и кристально чистых озер Канады построен новый монастырь с названием «Little Flower» (Цветочек).

В этом небольшом монастыре находится 18 келий, часовня, столовая, кухня, и маленький конференц-зал.

Все здание сделано исключительно из дерева. В общей сложности было на строительство монастыря использовано 11 105 м2 кросс-ламинированных деревянных панелей и 845 м3 клееной ламинированной древесины. За расчет конструкций монастыря отвечали инженеры Бергер (Berger) и Гаднер (Gadner) из итальянского города Мерано. Вся несущая конструкция затем была рассчитана в программе RFEM как 3D модель.

Конструкция

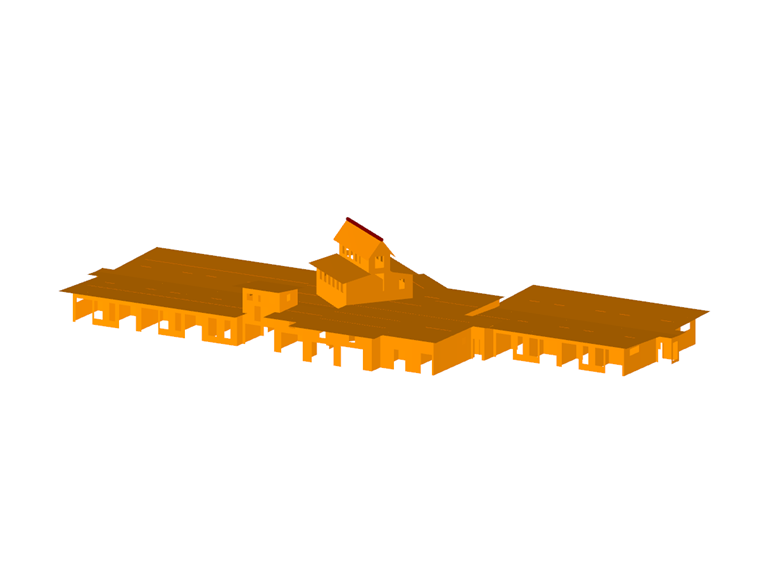

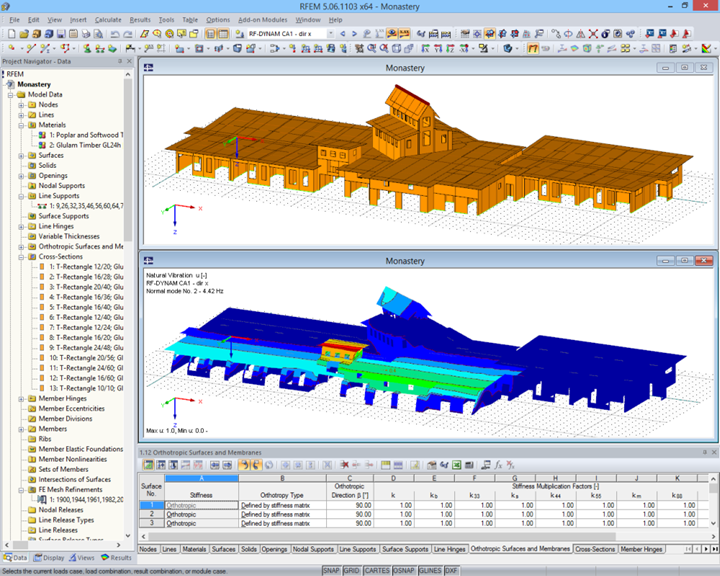

Основная 3D модель конструкции была создана в программе AutoCAD и затем с помощью соответствующего интерфейса импортирована в программу RFEM.

Все поверхности здания из кросс-ламинированных деревянных панелей, которые использовались для строительства кровли и элементов стен были заданы как ортотропные поверхности с матрицей жесткости. Кроме того, во всех соединениях были определены линейные шарниры с жесткостью пружин, соответствующей примененным крепежным элементам.

Сейсмический расчет здания выполнялся в дополнительном модуле RF‑DYNAM по канадскому нормативу для сейсмики NBC 2005.



Спецификации проекта

Данные о модели

Количество узлов 3522
Количество линий 4372
Количество стержней 1800
Количество поверхностей 440
Количество загружений 4
Общий вес 166,137 t
Размеры 66,091 x 29,210 x 10,837 m
Версия программы 5.06.11
