"Little Flower" il monastero nella Columbia Britannica, Canada

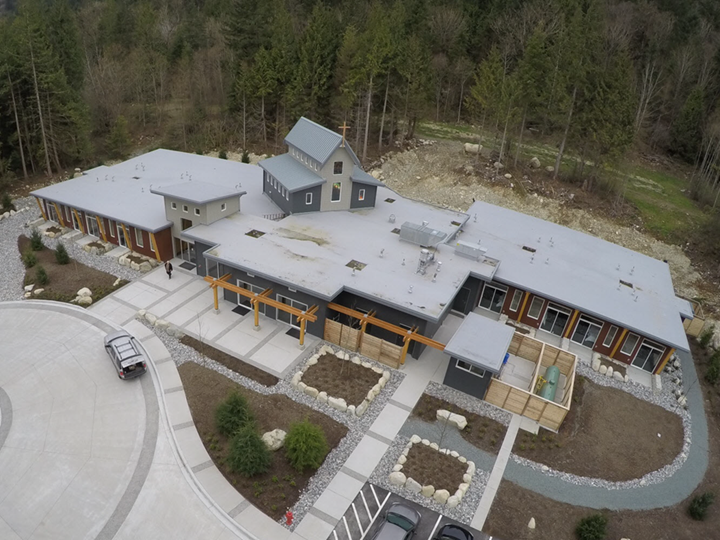

Il monastero "Little Flower", situato in uno splendido scenario di verdi prati, montagne e laghi cristallini, è stato realizzato nel 2015.

Il piccolo monastero è dotato di 18 camere da letto, una cappella, una sala da pranzo, una cucina ed una sala conferenze.

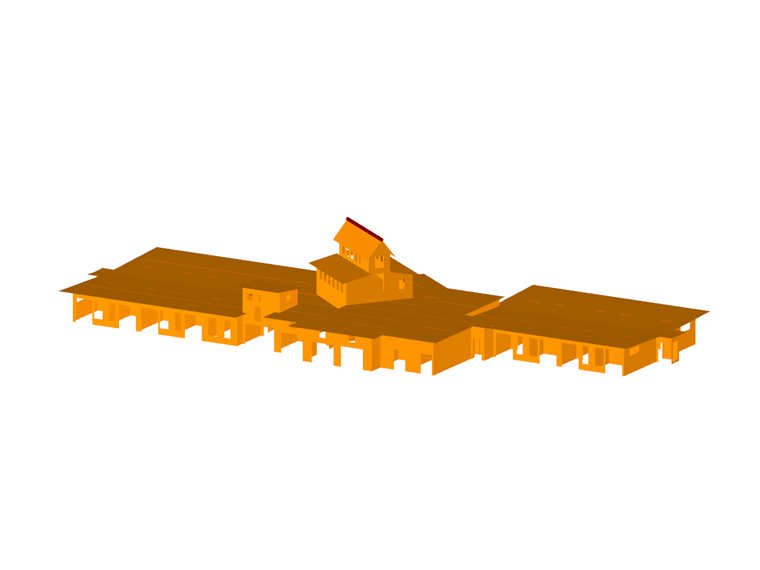

L'edificio del monastero è una costruzione in legno. In totale sono stati utilizzati 3 385 m2 di pannelli di legno stratificati incrociati e 24 m3 di legno lamellare. Gli ingegneri Berger e Gadner hanno eseguito l'analisi strutturale da Merano. L'intera struttura portante è stata analizzata come modello 3D in RFEM.

Struttura

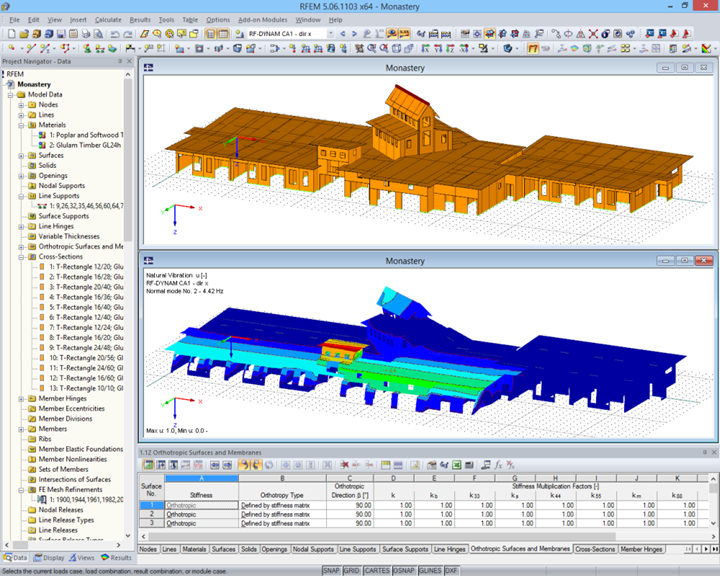

Il modello 3D è stato creato in AutoCAD ed importato in Dlubal Software tramite l'interfaccia integrata in RFEM.

Die Flächen aus Brettsperrholz für die Dach- und Wandelemente wurden als orthotrope Flächen mit Steifigkeitsmatrix eingegeben. An den Verbindungsstellen wurden zudem Liniengelenke mit Federsteifigkeiten entsprechend der verwendeten Verbindungsmittel angeordnet.

Progettazione sismica è stata eseguita nel modulo aggiuntivo RF-DYNAM secondo la normativa antisismica canadese NBC 2005.

Ingegneria strutturale Analisi strutturale
Dr. Ing. Berger, Dr. Ing. Gadner
Merano, Italia
Costruzione Bauunternehmer
AHC-Derix, Canada

Werkplanung
Styxworks LLC, USA
www.styxworks.com
Committente L'Ordine dei Carmelitani Scalzi del Canada


Specifiche del progetto

Dati modello

Numero di nodi 3522
Numero di linee 4372
Numero di aste 1800
Numero di superfici 440
Numero di casi di carico 4
Peso totale 166,137 t
Dimensioni (metriche) 66.091 x 29.210 x 10.837 m
Dimensioni (imperiali) 216.83 x 95.83 x 35.55 feet
Versione del programma 5.06.11
