修道院 Little Flower,加拿大不列颠哥伦比亚省

客户项目

结构设计 Structural Analysis
Ing. Berger, Ing. Gadner
Merano, Italy
建造 Contractor Company
AHC-Derix, Canada
www.ahc-derix.com

Construction Design
Styxworks LLC, USA
www.styxworks.com
投资商 The Order of Discalced Carmelites Canada
www.carmelhill.ca

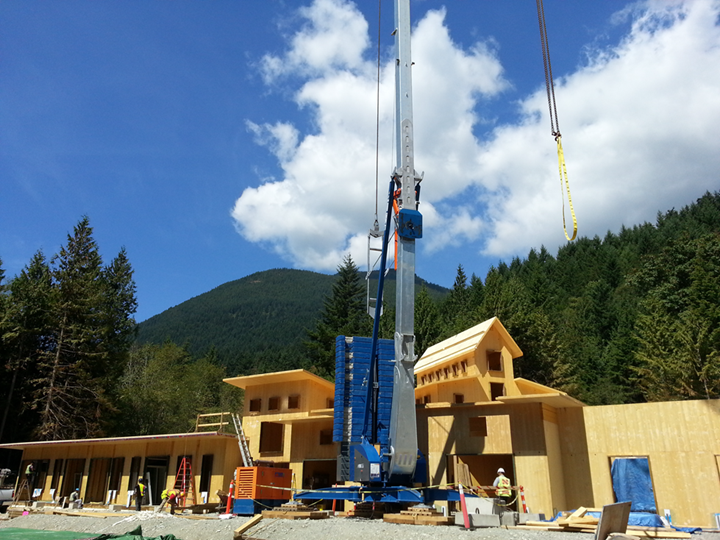

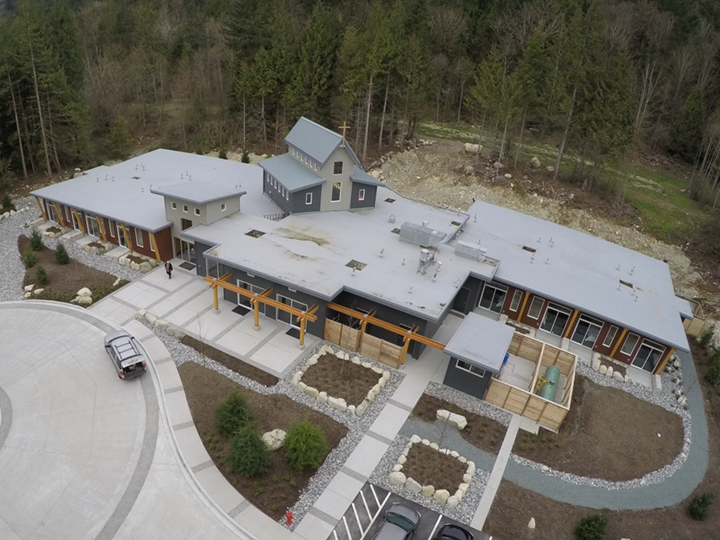

Little Flower 修道院建于 2015 年,坐落在茵茵绿草之上,毗邻于波光粼粼的大湖和风景美丽的高山。修道院配有 18 间卧室、一个教堂、一间餐厅、一间厨房以及一间会议室。

修道院主体结构是纯木结构,总共使用了 3385 平方米的交错层压木和 24 立方米的胶合层压木。由意大利梅拉诺 (Merano) 工程师 Berger 和 Gadner 进行结构设计,使用有限元分析软件 RFEM 对主体结构进行三维建模和分析。

结构设计

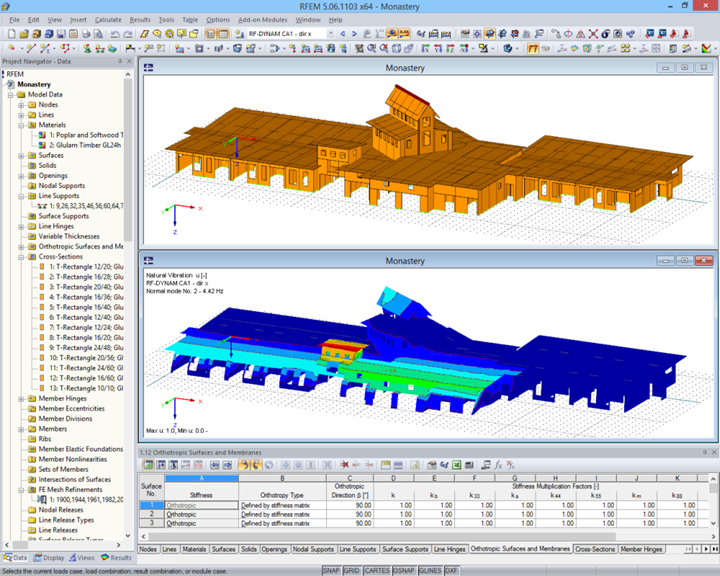

在 AutoCAD 中创建主体结构的 3D 模型,使用集成在 RFEM 的接口导入该模型。

由交错层压木制成的屋盖单元和墙单元在软件中按照正交各向异性面设置、建模,并手动设置其刚度矩阵。此外,在板间连接位置处根据所使用的螺栓等连接件设定为线铰并添加线铰的弹簧刚度。

在附加模块 RF‑DYNAM 中根据加拿大抗震设计规范 NBC 2005 进行了抗震设计。
