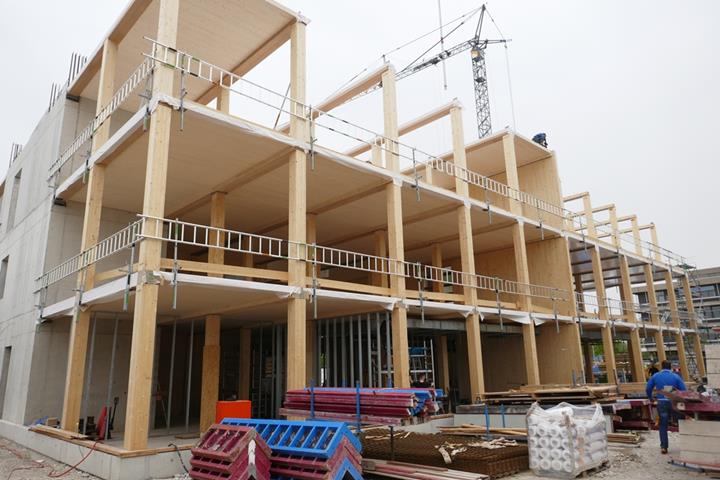

Клиент Dlubal, компания Lignaconsult Schrentewein & Partner GmbH из Больцано, предоставила расчеты статической нагрузки для этапа выполнения этого впечатляющего здания, построенного преимущественно из деревянных конструкций.

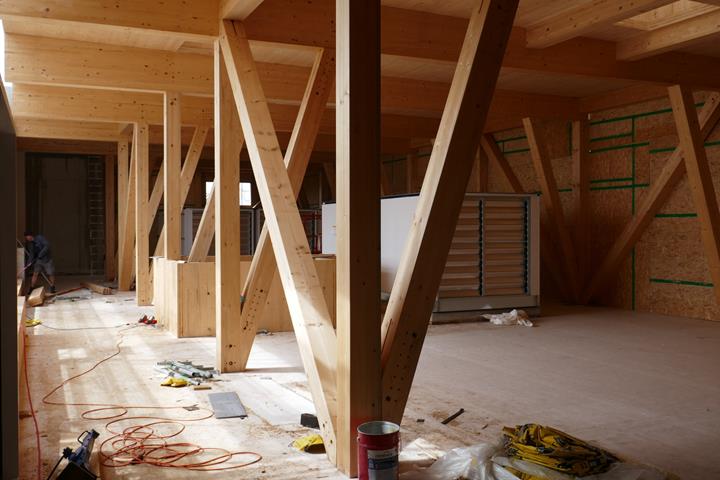

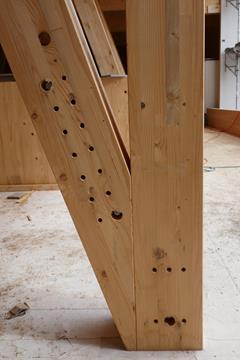

Конструкция На площади 30 х 40 м новое исследовательское здание будет возводиться на четыре этажа и будет включать технический этаж. Каркас здания из дерева использует клееные колонны из кроссламинированного деревянного материала сечением 32 х 32 см.

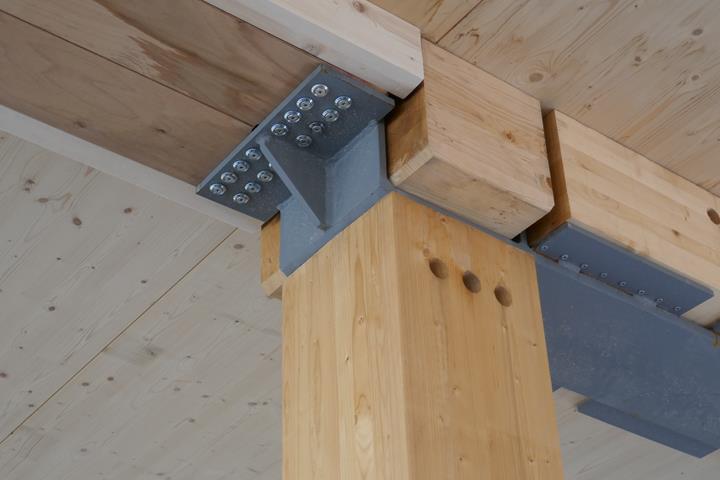

Балки различных размеров выполнены из бука или стали и поддерживают 16-сантиметровые перекрытия из кроссламинированного дерева, рассчитанные для стандартных этажей на полезную нагрузку 7,5 кН/м2. Для передачи нагрузки на нижележащие балки нагрузка была в конечном счете снижена до 5 кН/м2.

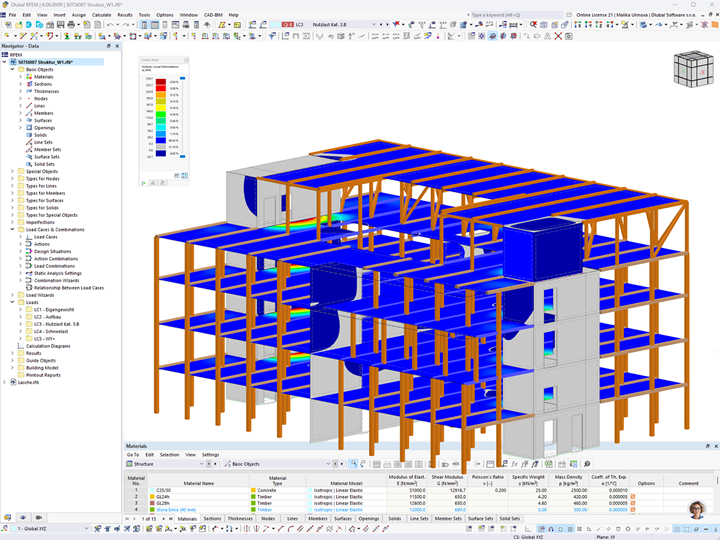

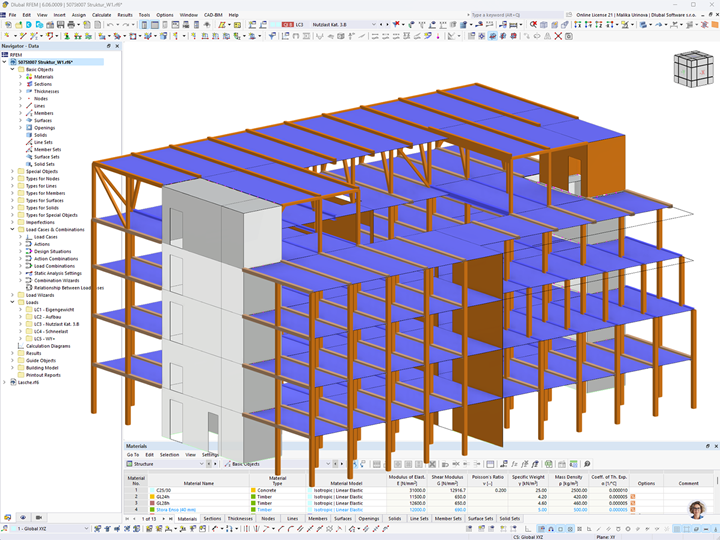

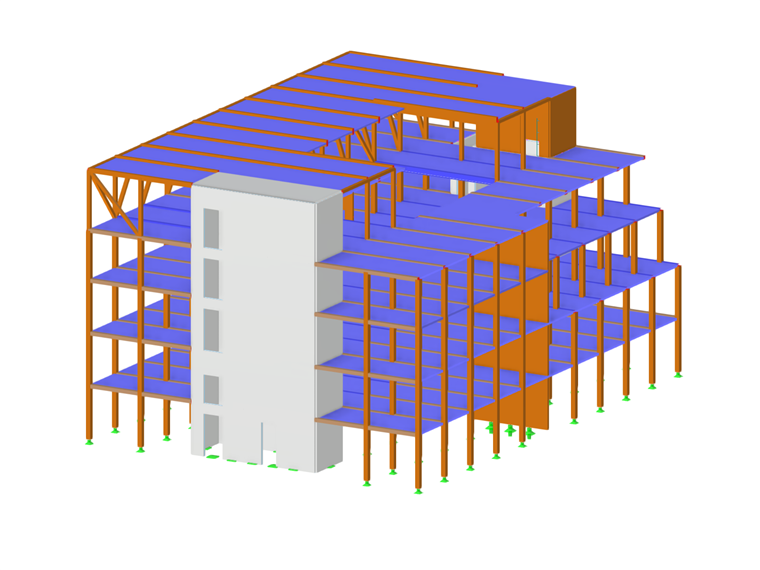

Помимо лабораторий для исследований, здесь в будущем разместятся офисы и конференц-залы. Для статического расчета на этапе выполнения клиент Dlubal, компания Lignaconsult Schrentewein & Partner GmbH, использовал программу RFEM 6. Кроме того, были использованы добавки Многослойные поверхности (например, ламинат, KLH) и Модель здания.

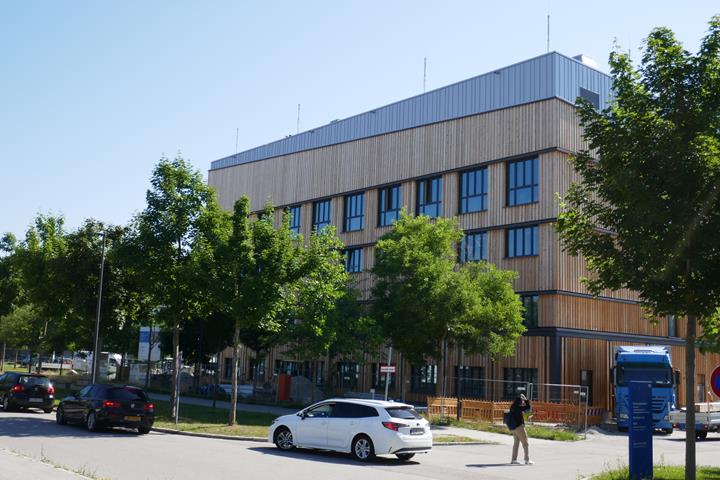

Новое лабораторное здание Технического университета Мюнхена является знаком того, что более устойчивые способы строительства становятся всё более естественными и это поистине интересный проект для клиента.
| Место | Мюнхенский технический университет, Гархинг Больцманнштрассе, д. 15 85748 Гарчинг, Мюнхен |
| Заказчик | Технический университет Мюнхена www.um.de |
| Архитектурный проект | Lang Hugger Rampp Architekten GmbH www.langhuggerrampp.de |
| Расчёт конструкций (этап проектирования) | GFM Bau- und Umweltingenieure GmbH www.gfm-ingenieure.de |
| Расчёт конструкций (этап реализации) | Lignaconsult Schrentewein & Partner GmbH - Srl lignaconsult.net |
| Генеральный подрядчим | regineering GmbH regineering.com |
| Деревянная конструкция | ZP GmbH www.zhp.bz |
