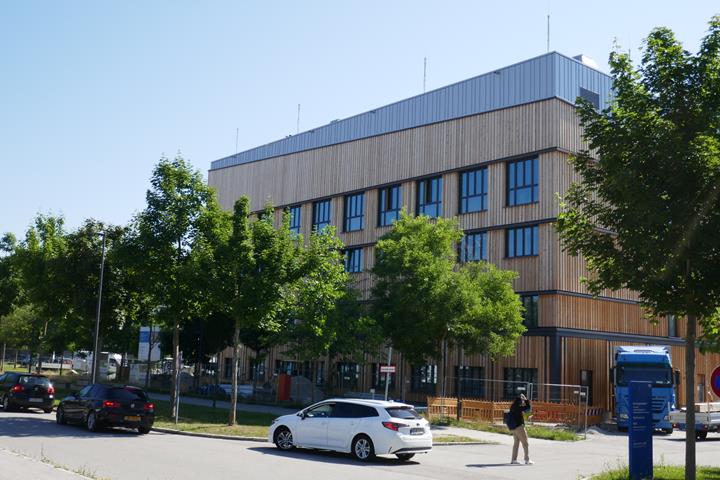

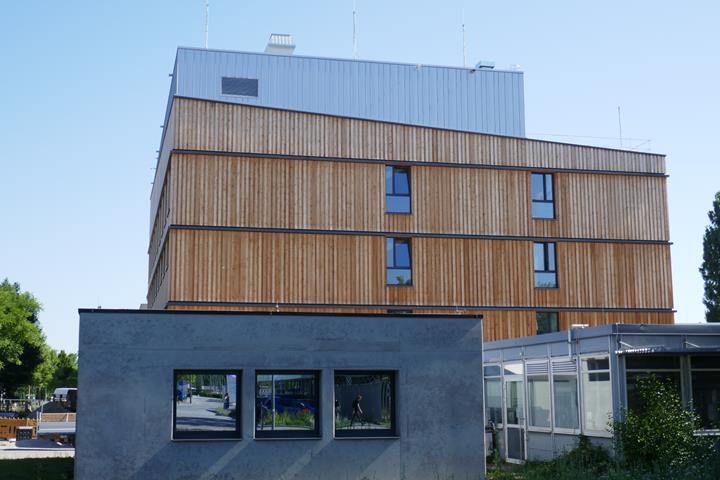

Edifício de laboratório em Garching perto de Munique, Alemanha

A Universidade Técnica de Munique está a construir um novo edifício de laboratório no campus para continuar a dedicar-se à investigação de ponta. No entanto, não é apenas o propósito do edifício que está orientado para o futuro, mas também a sua construção sustentável.

O cliente da Dlubal Lignaconsult Schrentewein & Partner GmbH de Bolzano forneceu os cálculos estruturais para a fase de execução deste impressionante edifício, predominantemente feito em madeira.

Estrutura

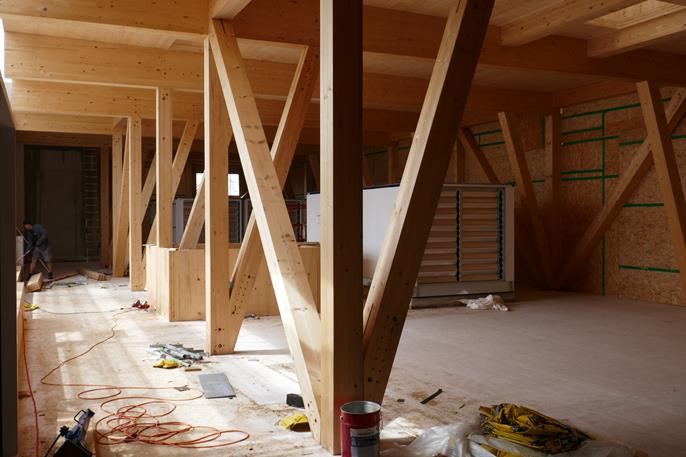

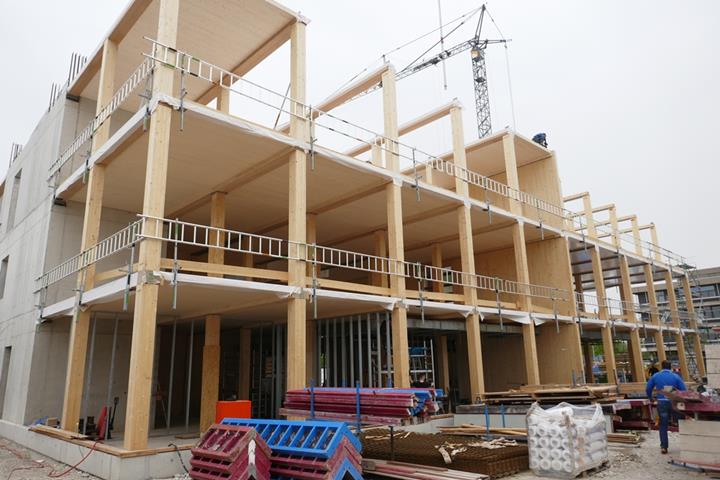

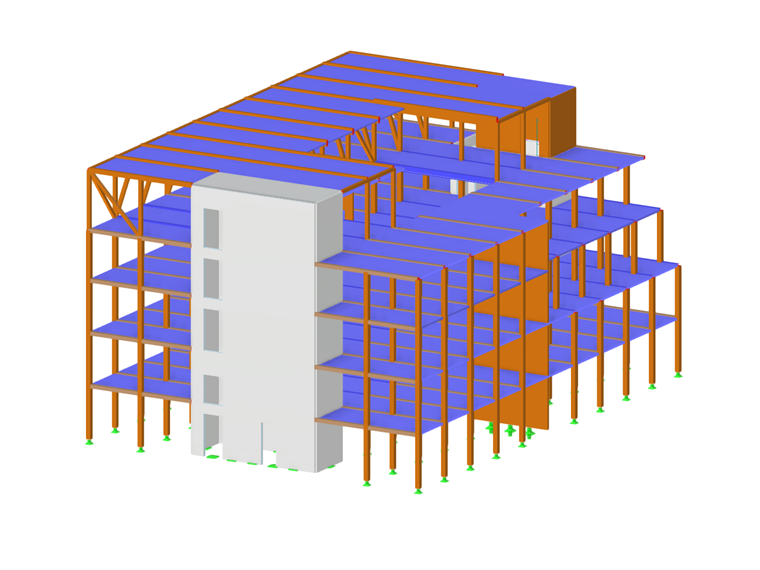

Com uma área de 30 m x 40 m, o novo edifício de investigação tem quatro andares e um piso técnico adicional. A estrutura porticada de madeira tira partido de pilares de madeira laminada colada com uma secção de 32 cm x 32 cm.

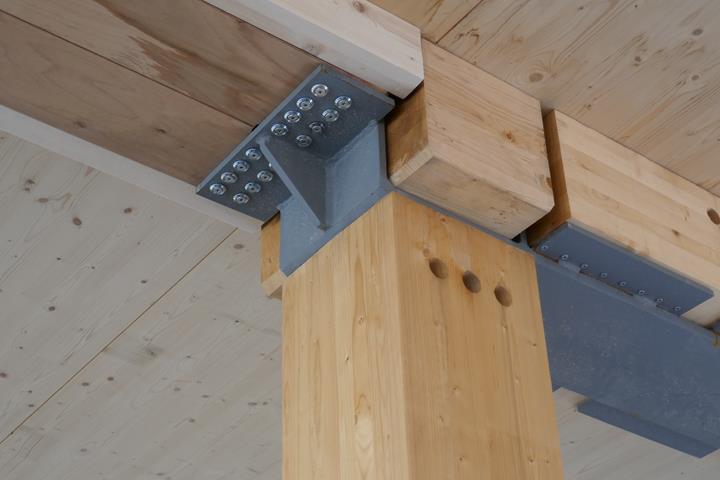

As vigas de diferentes dimensões são feitas de faia ou aço e suportam pisos CLT com 16 cm de espessura, calculados para cargas variáveis de 7,5 kN/m2. Para ser transferida para as vigas subjacentes, a carga foi finalmente reduzida para 5 kN/m2.

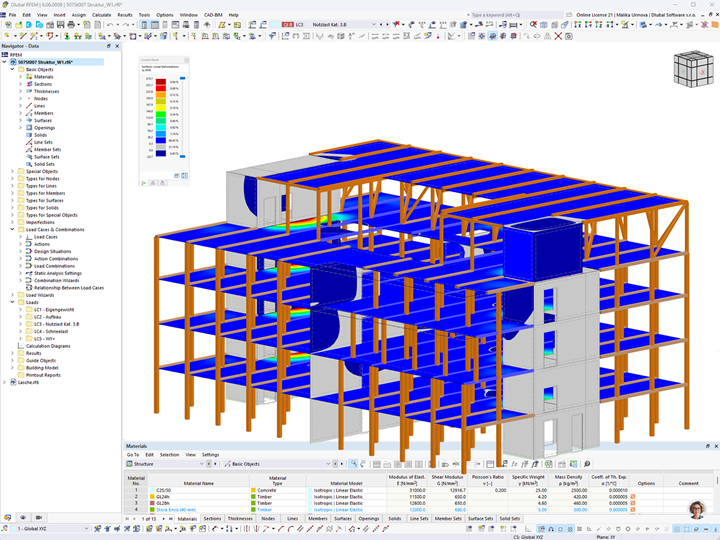

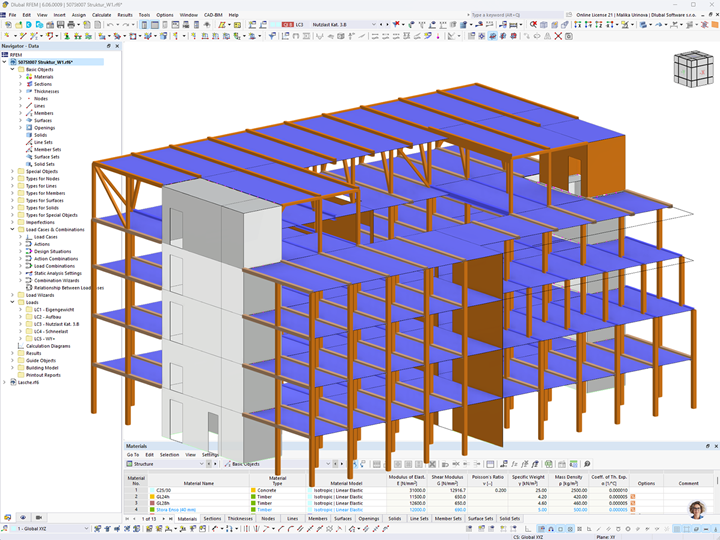

Além dos laboratórios de investigação, o projeto contempla também escritórios e salas de conferências. O cliente da Dlubal Lignaconsult Schrentewein & Partner GmbH utilizou para os cálculos estruturais na fase de execução o programa de cálculo estrutural RFEM 6. Além disso, foram utilizados os módulos Superfícies multicamadas (por exemplo, laminado, CLT) e Modelo do edifício.

O novo edifício de laboratório da Universidade Técnica de Munique é um sinal claro de que os métodos de construção mais sustentáveis estão cada vez mais a ser implementados, o que torna este projeto de cliente extremamente interessante.

Local
Universidade Técnica de Munique-Garching
Boltzmannstraße 15
85748 Garching perto de Munique, Alemanha
Cliente Universidade Técnica de Munique
www.tum.de
Arquitetura Lang Hugger Rampp Architekten GmbH
www.langhuggerrampp.de
Planeamento estrutural (fase de projeto) GFM Bau- und Umweltingenieure GmbH
www.gfm-ingenieure.de
Planeamento estrutural (fase de execução) Lignaconsult
Schrentewein & Partner GmbH – Srl
lignaconsult.net
Empreiteiro geral regineering GmbH
regineering.com
Estruturas de madeira ZP GmbH
www.zhp.bz


Especificações do projeto

Dados do modelo

Número de nós 1161
Número de linhas 1640
Número de barras 689
Número de superfícies 86
Número de sólidos 0
Número de casos de carga 5
Número de combinações de cargas 98
Número de combinações de resultados 0
Peso total 1141,188 t
Dimensões (métricas) 27,800 x 20,380 x 38,000 m
Dimensões (imperial) 91.21 x 66.86 x 124.67 feet
