Laboratoire à Garching bei München, Allemagne

Pour faire avancer les recherches de pointe, l’Université technique de Munich fait construire un nouveau laboratoire sur son campus. Il s’agit d’un bâtiment durable pour un usage tourné vers l’avenir.

Le client de Dlubal Lignaconsult Schrentewein & Partner GmbH de Bolzano a effectué les calculs de structure pour la phase de construction de ce bâtiment impressionnant principalement constitué de bois.

Structure

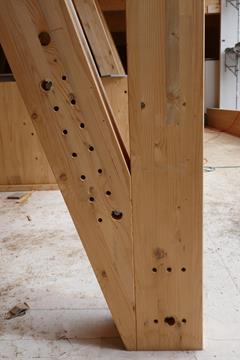

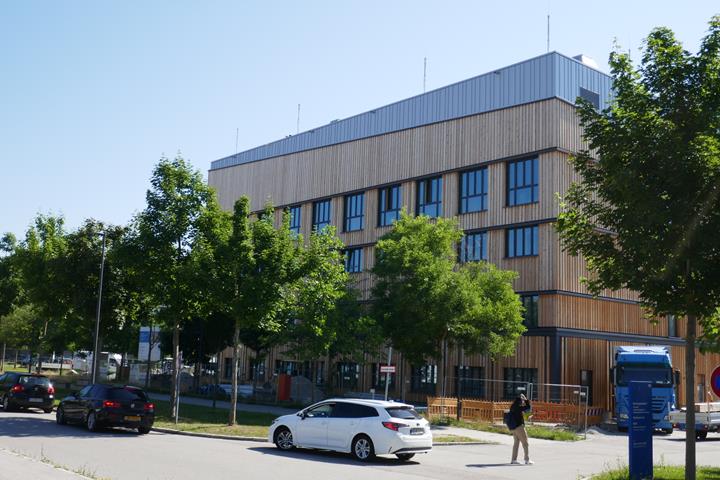

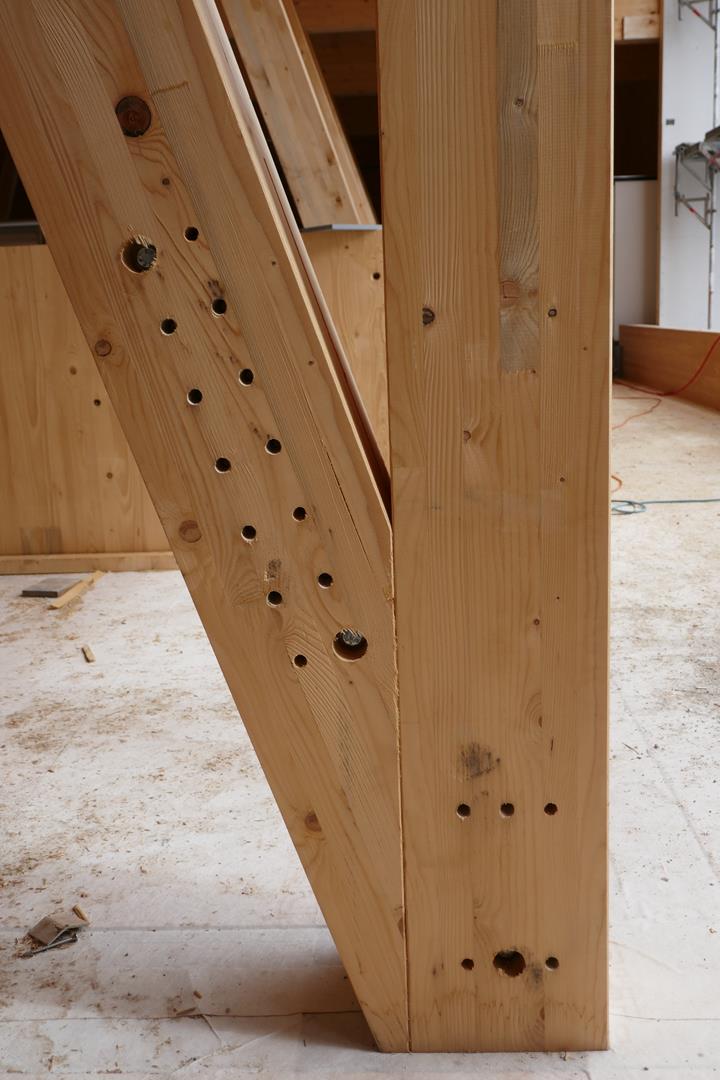

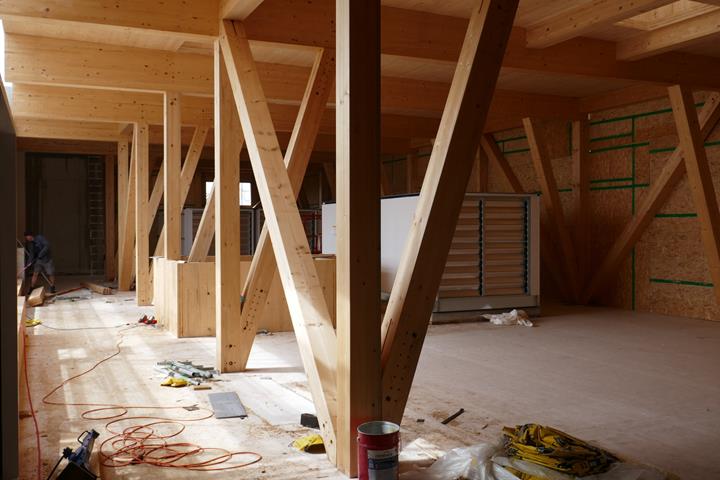

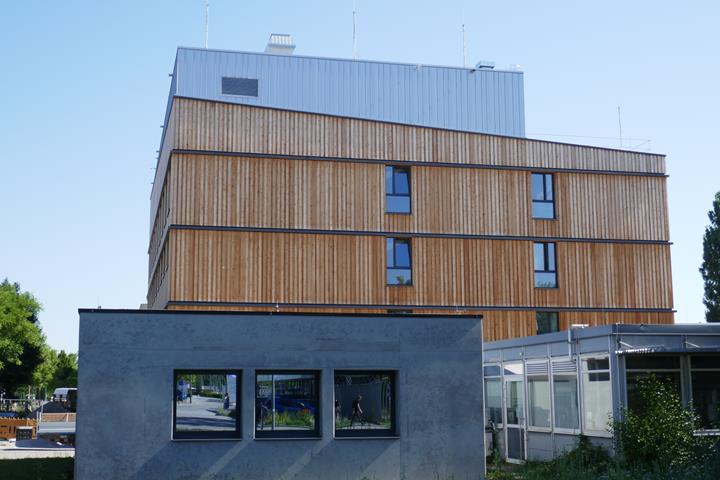

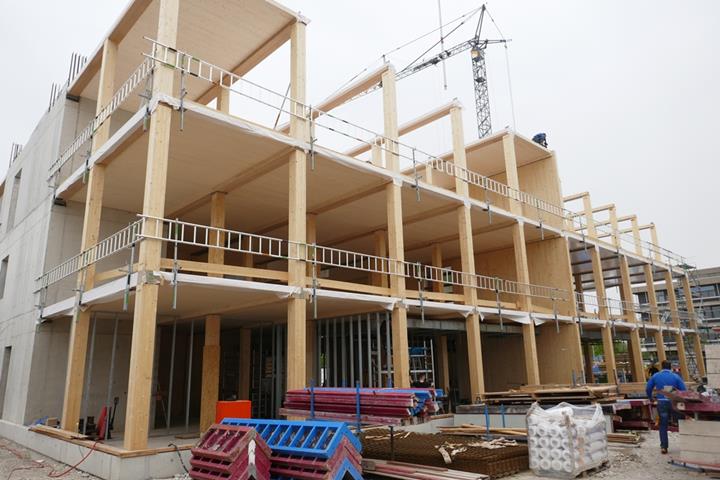

Ce nouveau bâtiment de recherche s’étend sur une surface de 30 m sur 40 m et se compose de quatre étages et d’un étage technique supplémentaire. La charpente bois est constituée de poteaux en bois lamellé-collé de section 32 cm x 32 cm.

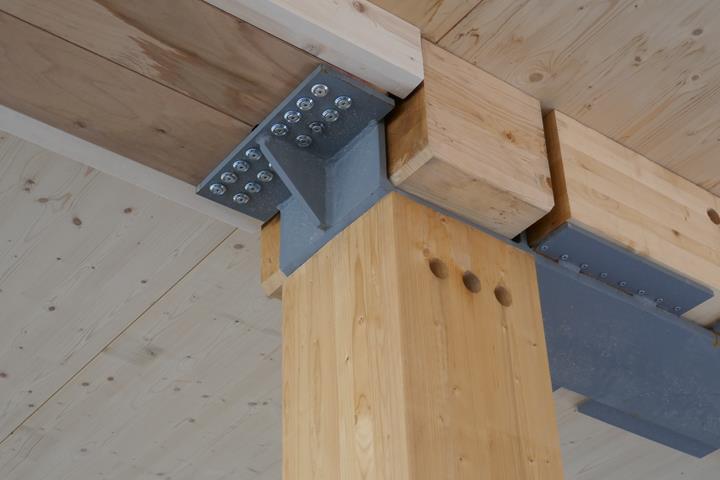

Ces poutres de dimensions différentes sont en hêtre ou en acier et supportent des planchers en CLT de 16 cm d'épaisseur calculés pour une charge d’exploitation de 7,5 kN/m². La charge a finalement été réduite à 5 kN/m² pour la transférer aux poutres sous-jacentes.

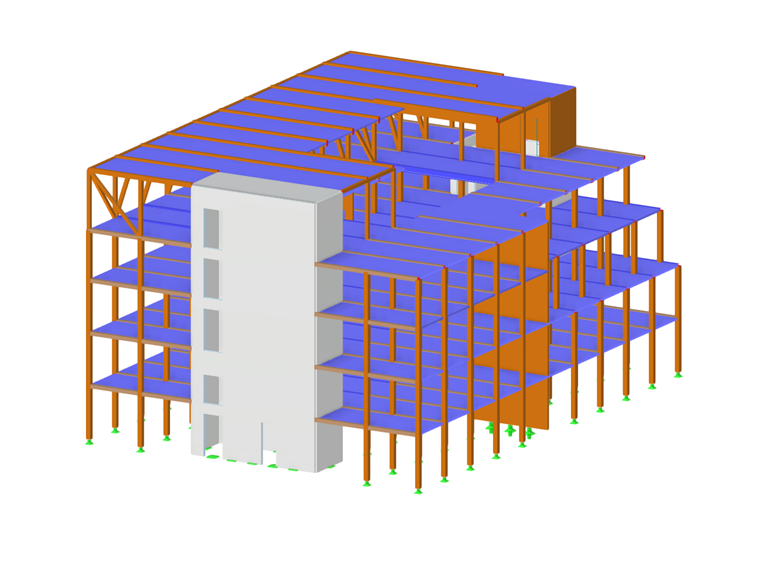

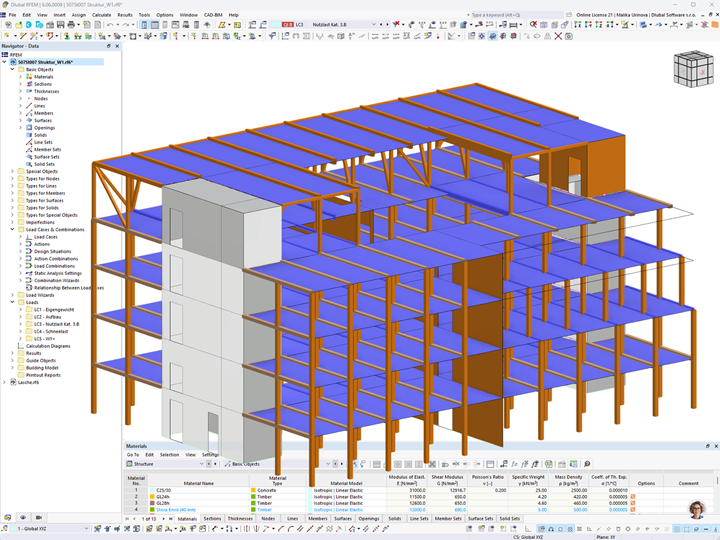

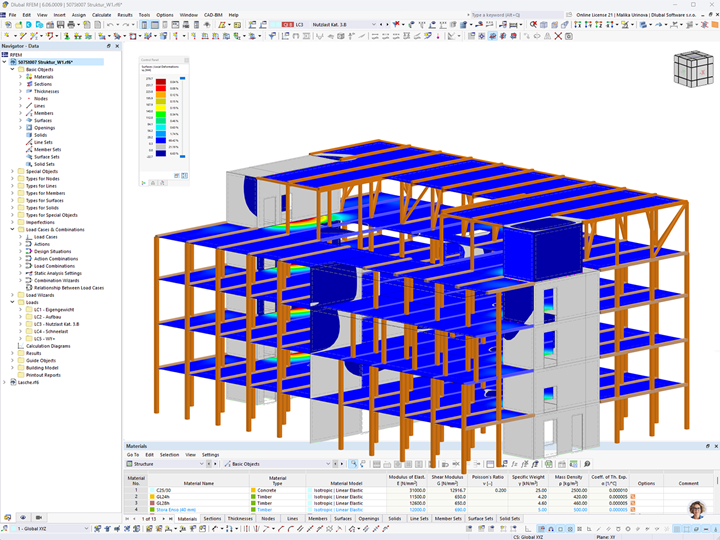

En plus des laboratoires de recherche, l’installation comprendra également des bureaux et des salles de conférence. Le client de Dlubal Lignaconsult Schrentewein & Partner GmbH a utilisé le logiciel de calcul de structure RFEM 6 pour le calcul de structure dans la phase d’exécution. De plus, les modules complémentaires Surfaces multicouches (par exemple stratifiés, CLT) et Modèle de bâtiment ont été utilisés.

L’intérêt du nouveau laboratoire de l’Université technique de Munich est qu’il prouve que les méthodes de construction durables s’imposent.

Position
Université technique de Munich-Garching
Boltzmannstraße 15
85748 Garching bei München, Allemagne
Maître d’ouvrage Université technique de Munich
www.tum.de
Architecture Lang Hugger Rampp Architekten GmbH
www.langhuggerrampp.de
Ingénierie des structures (phase de conception) GFM Bau- und Umweltingenieure GmbH
www.gfm-ingenieure.de
Ingénierie des structures (phase d’exécution) Lignaconsult
Schrentewein & Partner GmbH – Srl
lignaconsult.net
Entreprise générale regineering GmbH
regineering.com
Structures bois ZP GmbH
www.zhp.bz


Spécifications du projet

Données de modèle

Nombre de nœuds 1161
Nombre de lignes 1640
Nombre de barres 689
Nombre de surfaces 86
Nombre de solides 0
Nombre de cas de charge 5
Nombre de combinaisons de charges 98
Nombre de combinaisons de résultats 0
Poids total 1141,188 t
Dimensions (métrique) 27,800 x 20,380 x 38,000 m
Dimensions (impériales) 91.21 x 66.86 x 124.67 feet
