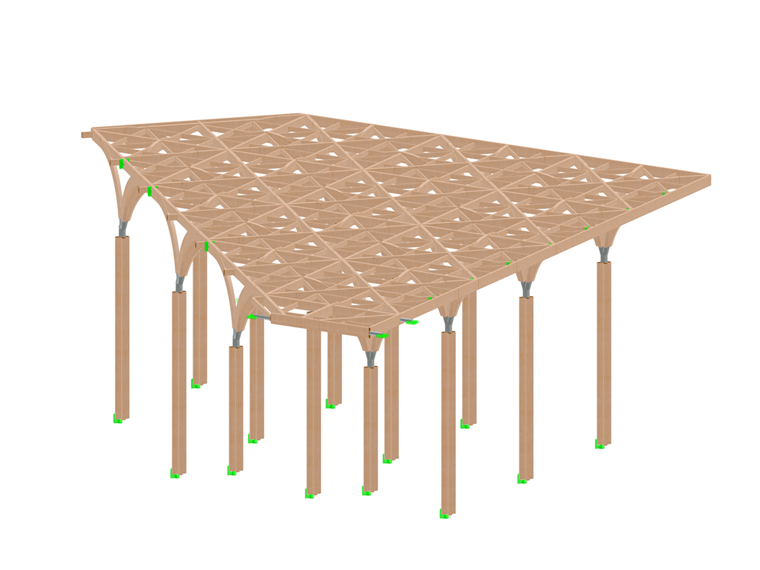

Расчёт конструкции навеса для спринта

Задачи

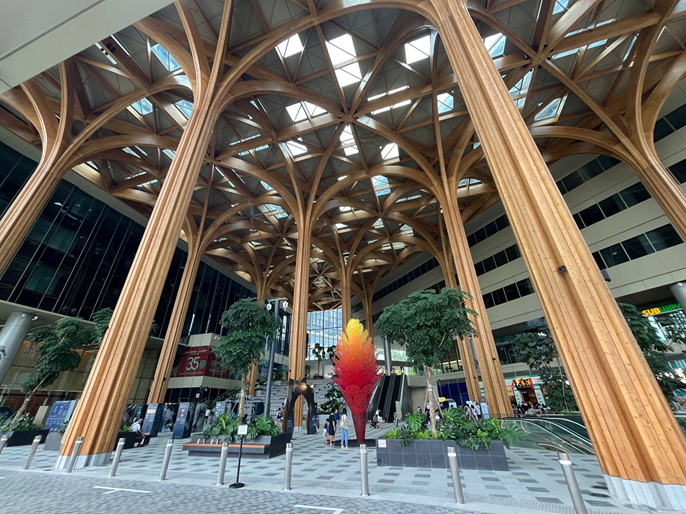

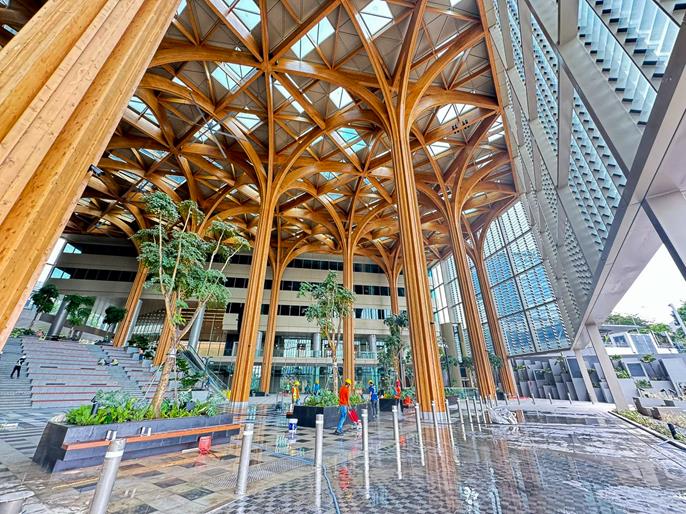

Проект навеса Sprint Canopy представлял значительные инженерные задачи из-за своей впечатляющей высоты 27 м и тонких несущих колонн. Потеря устойчивости и общая стабильность были ключевыми проблемами, особенно при изменяющихся условиях нагрузки и на различных этапах строительства.

Еще одной важной задачей была логистика: крупногабаритные структурные элементы, включая высокие колонны и широкие арки, невозможно было транспортировать в стандартных контейнерах. Чтобы сохранить структурную целостность компонентов, подрядчик решил отправить их на барже напрямую из Европы в Сингапур. Этот подход позволил сохранить элементы в целости и избавил от необходимости в дорогостоящих специальных соединительных решениях.

Структурный анализ и проектирование

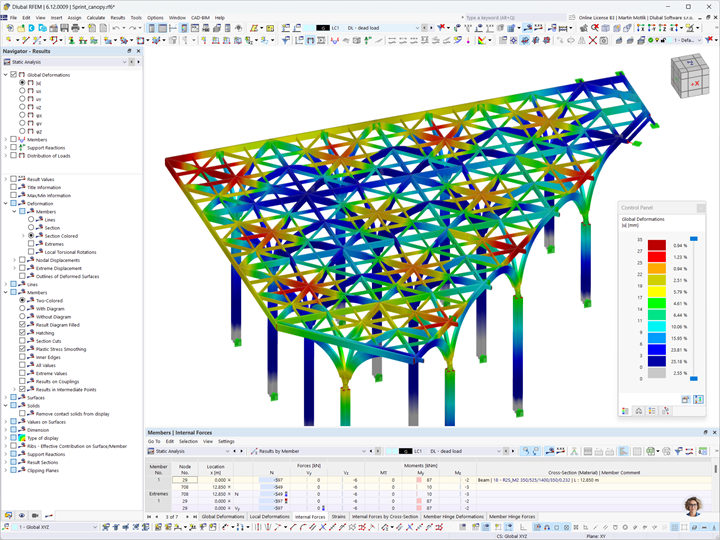

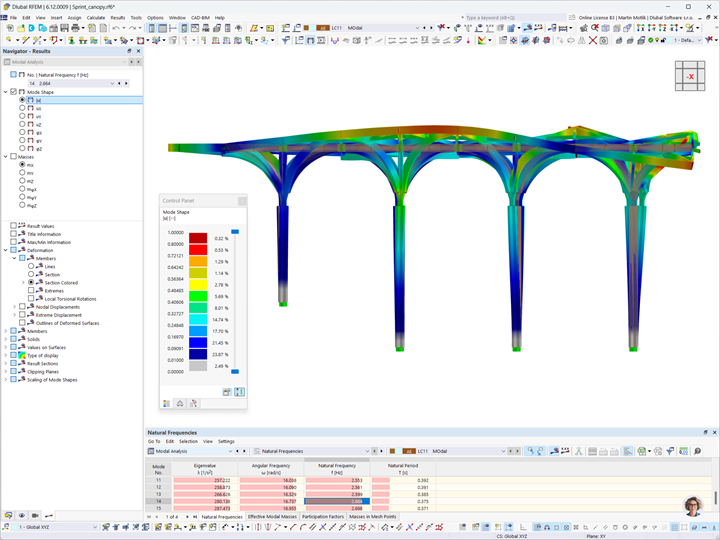

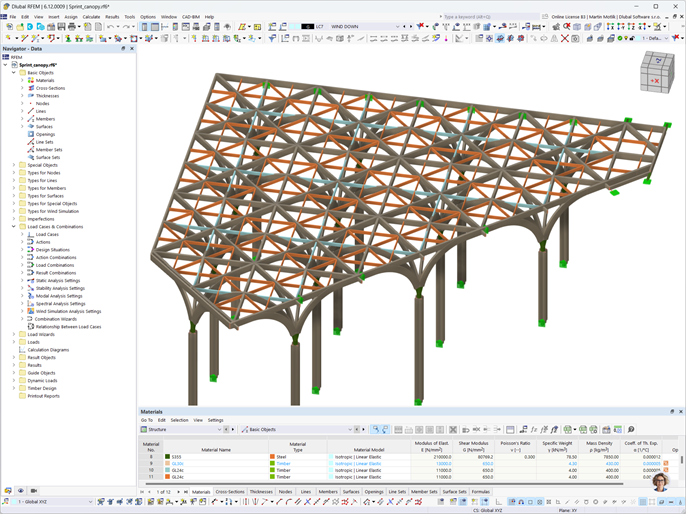

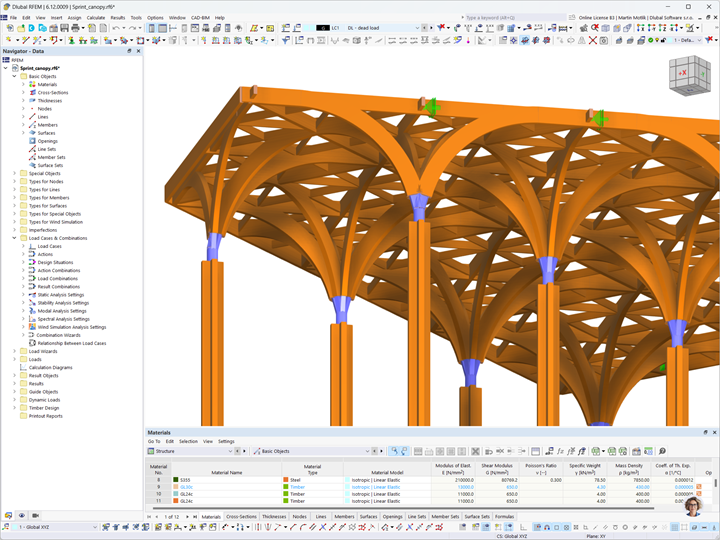

Чтобы обеспечить структурную устойчивость навеса, команда по проектированию провела углубленный анализ методом конечных элементов с использованием RFEM. Оценки включали детальную оценку поведения при потере устойчивости и общей стабильности тонких колонн при различных сценариях нагрузки.

Поскольку навес требовал тщательного планирования нескольких этапов строительства, инженеры тесно сотрудничали со строителями для разработки оптимальной последовательности монтажа. Временные системы распорок были спроектированы в RFEM, и различные нагруженные случаи были проанализированы для каждого этапа, чтобы гарантировать безопасность от монтажа до завершения.

Проект требовал 100% нестандартных стальных соединений, чтобы выдержать нагрузки на протяжении всего строительного процесса. Эти нестандартные соединения обеспечивали стабильность и безопасность навеса при транспортировке, монтаже и окончательном завершении.

Логистическая стратегия — транспортировка крупногабаритных элементов на барже — также поддерживала структурную безопасность, доставляя крупные компоненты в целости, готовые к немедленной установке на месте.
