Спортзал «Корни» поставил перед проектировщиками и архитекторами несколько сложных задач. Проект требовал сужающихся вертикальных элементов в клееных порталах для уменьшения визуальной массы конструкции при сохранении её структурной целостности. Этот баланс был достигнут благодаря тесному сотрудничеству инженеров и архитектора Бруно Де Пьетри.
Координация с бетонными фундаментами была критически важной, поскольку деревянная надстройка должна была бесшовно интегрироваться с фундаментами на месте. Проект также требовал индивидуальных стальных соединений, способных выдерживать значительные нагрузки при соблюдении строгих эстетических требований.
Структурный анализ и проектирование

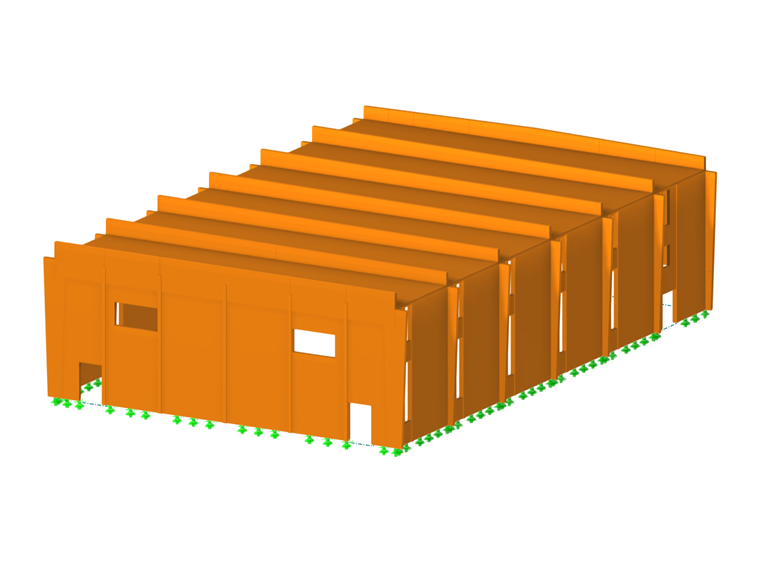

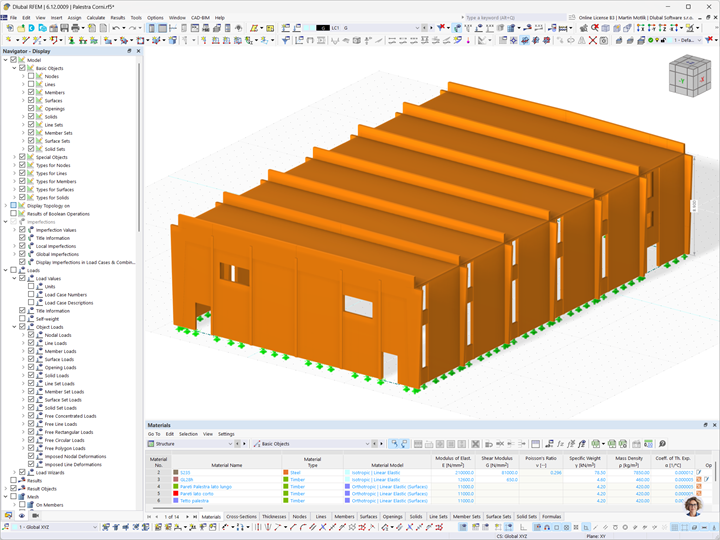

Ergodomus Timber Engineering внедрила 100% BIM-рабочий процесс, что позволило обеспечить бесшовное сотрудничество, точную координацию и сокращение ошибок среди всех участников проекта. Цифровая модель служила единственным источником информации на протяжении всех этапов проектирования и строительства.

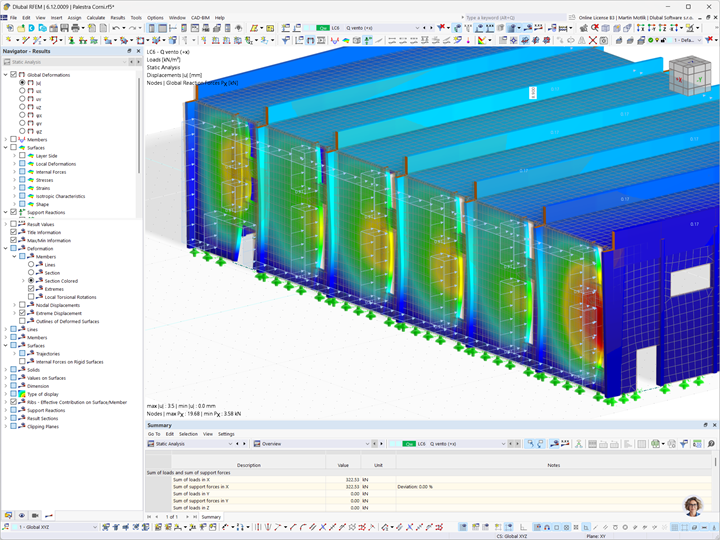

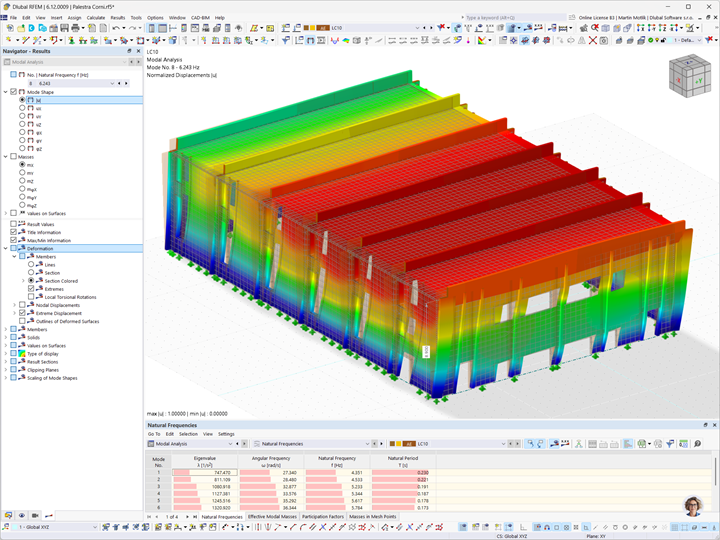

Клееные порталы пролетом 25,5 м (83,7 фута) используют балки глубиной 2,2 м (7,2 фута). Сужающиеся вертикальные элементы тщательно анализировались на предмет структурной стабильности и визуальной утончённости. Структурный анализ проводился в RFEM 5 с использованием дополнительного модуля RF-DYNAM Pro, чтобы учитывать динамические эффекты и обеспечивать стабильность при всех условиях нагрузки.
Были спроектированы и смоделированы индивидуальные стальные соединения для учета всех структурных сил и архитектурных требований. Инновационные проектные решения позволили частично скрыть вертикальные элементы, что способствовало созданию гладкого и утончённого внешнего вида. Тесное сотрудничество со строителем и архитектором обеспечило бесшовную интеграцию деревянной надстройки с фундаментами на месте, в результате чего получился спортивный зал, который является одновременно структурно устойчивым и визуально привлекательным.
| Место | Модена, Италия |
| Статический расчёт и проектирование | Ergodomus di Franco Piva Località Fratte, 18/4 38057 Перджине Вальсугана, Италия www.ergodomus.it |
