Sportovní hala „Corni“ představovala několik inženýrských a architektonických výzev. Návrh vyžadoval zúžené vertikální prvky v lepenkových portálech, aby se snížila vizuální hmota konstrukce při zachování strukturální integrity. Tato rovnováha byla dosažena úzkou spoluprací mezi inženýry a architektem Brunem De Pietri.

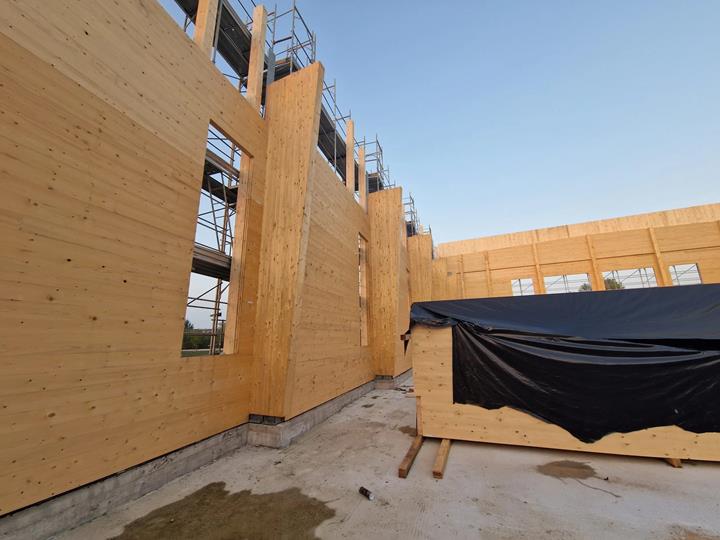

Koordinace se základovými betonovými konstrukcemi byla klíčová, protože dřevěná nadstavba musela být bezproblémově integrována se základy na místě stavby. Projekt také vyžadoval zakázkové ocelové spoje schopné zvládnout značné zatížení a zároveň splňovat přísné estetické požadavky.
Strukturální analýza a návrh

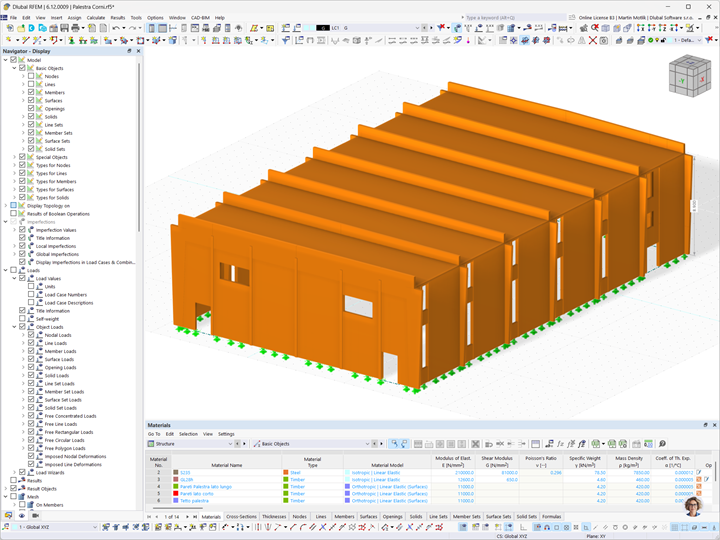

Ergodomus Timber Engineering implementovala 100% BIM workflow, který umožnil bezproblémovou spolupráci, přesnou koordinaci a snížení chyb mezi všemi zúčastněnými stranami projektu. Digitální model sloužil jako jediný zdroj pravdy v průběhu návrhové a stavební fáze.

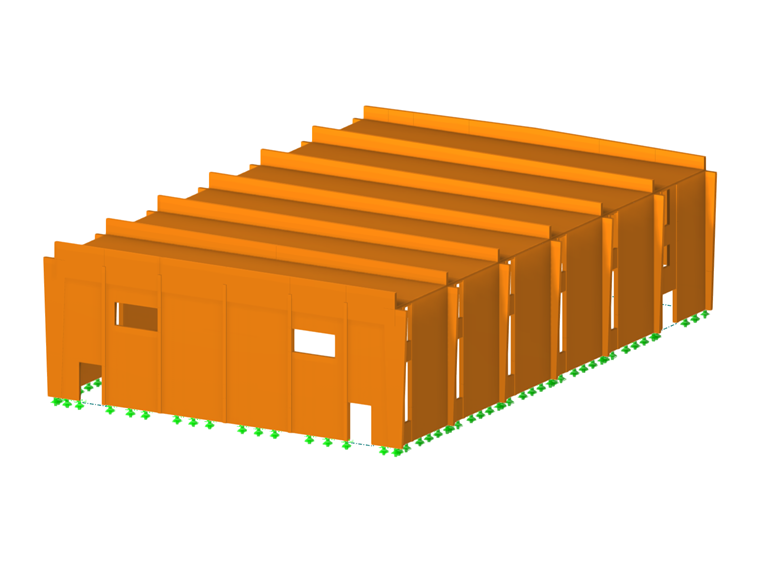

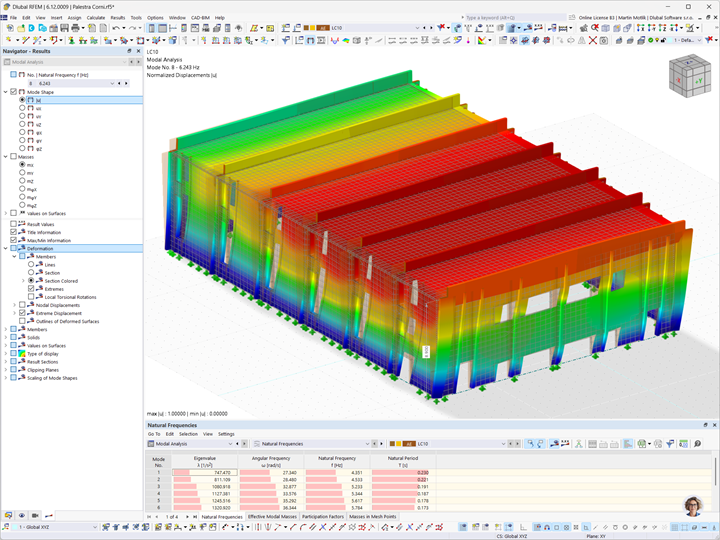

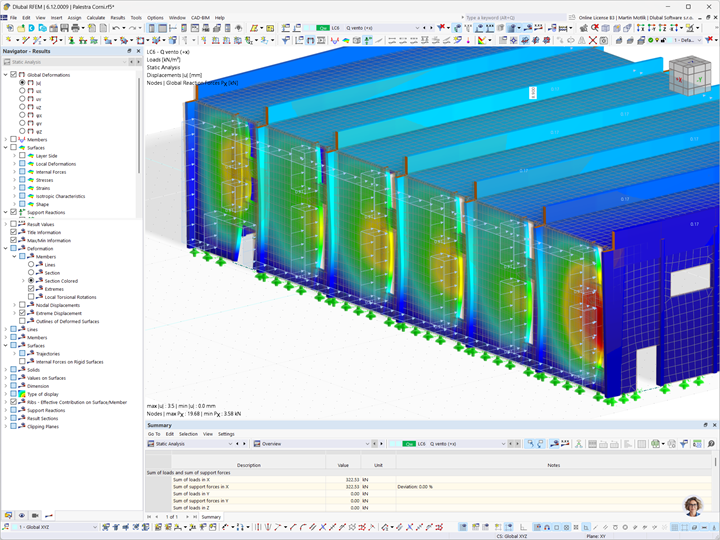

Lepené dřevěné portály mají rozpětí 25,5 m (83,7 ft) a používají nosníky o hloubce 2,2 m (7,2 ft). Zúžené vertikální prvky byly pečlivě analyzovány z hlediska strukturální stability při zachování vizuálního propracování. Strukturová analýza byla provedena v RFEM 5 pomocí přídavného modulu RF-DYNAM Pro, aby byly zohledněny dynamické efekty a zajištěna stabilita za všech podmínek zatížení.
Byly navrženy a modelovány zakázkové ocelové spoje, které měly zvládnout všechny strukturální síly a architektonické požadavky. Inovativní návrhová řešení umožnila částečné zakrytí vertikálních prvků, což přispělo k elegantnímu a rafinovanému vzhledu. Úzká spolupráce s dodavatelem a architektem zajistila, že dřevěná nadstavba byla bezproblémově integrována se základovými konstrukcemi na místě stavby, což vedlo ke sportovní hale, která je jak strukturálně pevná, tak vizuálně atraktivní.
| Místo | Modena, Itálie |
| Statická analýza a posouzení | Ergodomus di Franco Piva Místo Fratte, 18/4 38057 Pergine Valsugana, Itálie www.ergodomus.it |
