Hala sportowa "Corni" w Modenie, Włochy

Hala sportowa "Corni" stanowiła kilka wyzwań inżynieryjnych i architektonicznych. Projekt wymagał zwężających się pionowych elementów w ramach drzwi z drewna klejonego, aby zmniejszyć wizualną masę konstrukcji przy jednoczesnym zachowaniu integralności strukturalnej. Ta równowaga została osiągnięta poprzez ścisłą współpracę inżynierów z architektem Bruno De Pietri.

Koordynacja z betonowymi fundamentami była kluczowa, ponieważ nadbudowa drewniana musiała bezproblemowo zintegrować się z fundamentami na miejscu. Projekt wymagał również niestandardowych połączeń stalowych zdolnych do przenoszenia znacznych obciążeń przy jednoczesnym spełnieniu surowych wymagań estetycznych.

Analiza strukturalna i projektowanie

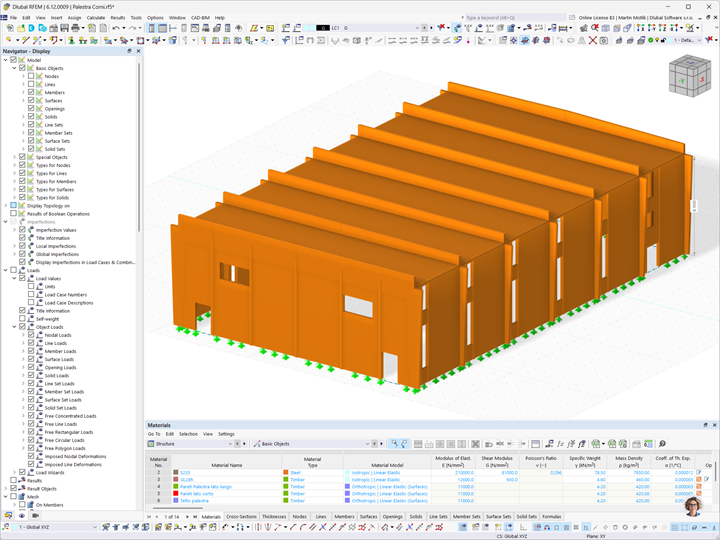

Ergodomus Timber Engineering wdrożył 100% workflow BIM, co umożliwiło bezproblemową współpracę, precyzyjną koordynację i zmniejszenie błędów wśród wszystkich interesariuszy projektu. Model cyfrowy służył jako pojedyncze źródło prawdy przez cały czas trwania faz projektowych i konstrukcyjnych.

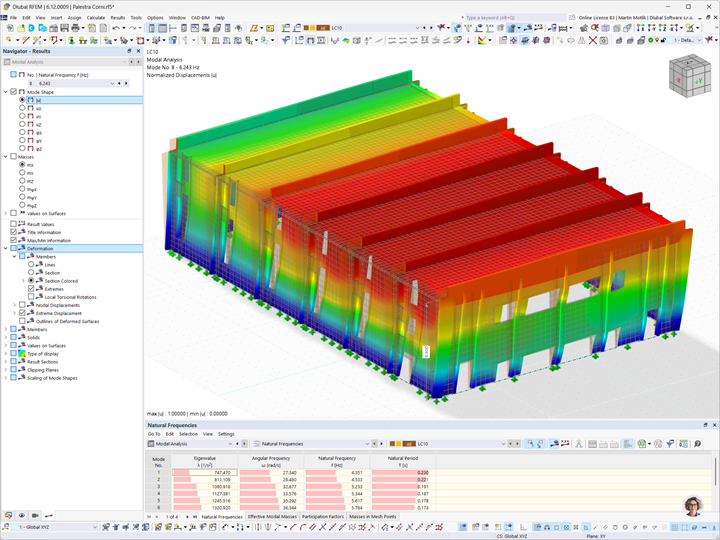

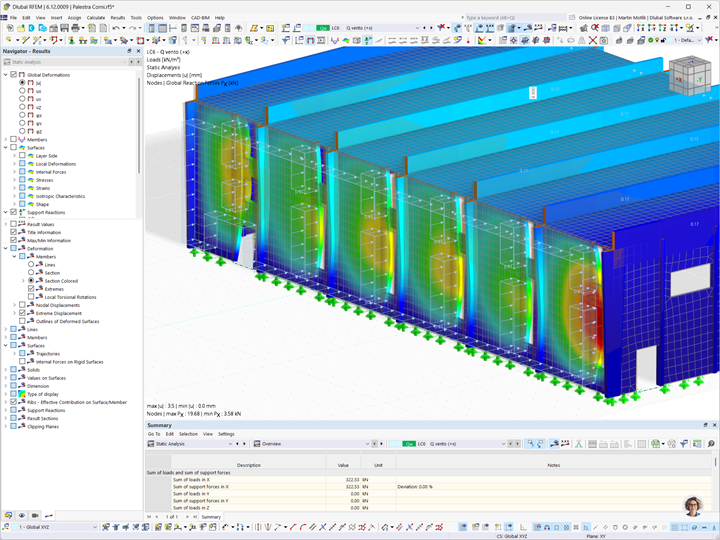

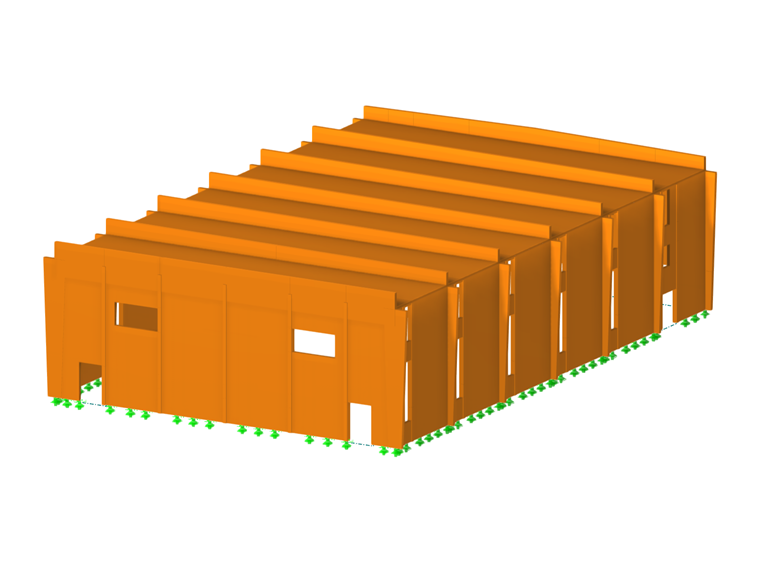

Portale z drewna klejonego obejmują 25,5 m (83,7 ft) przy użyciu belek o głębokości 2,2 m (7,2 ft). Zwężające się pionowe elementy były starannie analizowane pod kątem stabilności strukturalnej, przy jednoczesnym zachowaniu wizualnego dopracowania. Analiza strukturalna została wykonana w RFEM 5 z użyciem modułu dodatkowego RF-DYNAM Pro, aby uwzględnić efekty dynamiczne i zapewnić stabilność pod każdym warunkiem obciążenia.

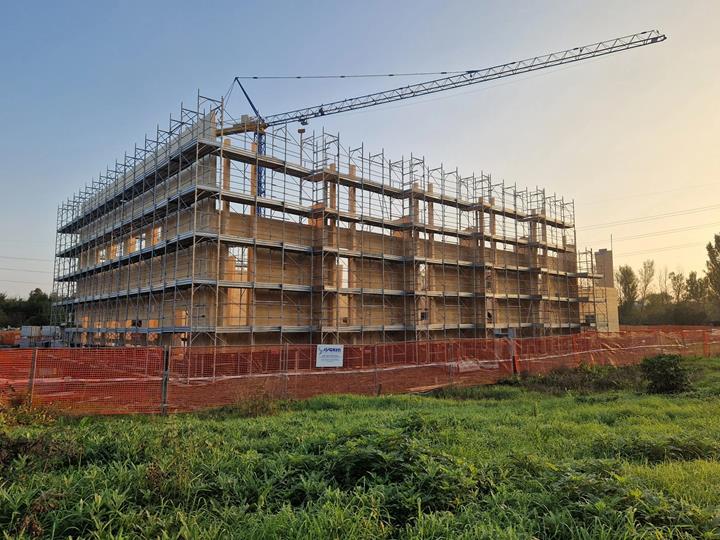

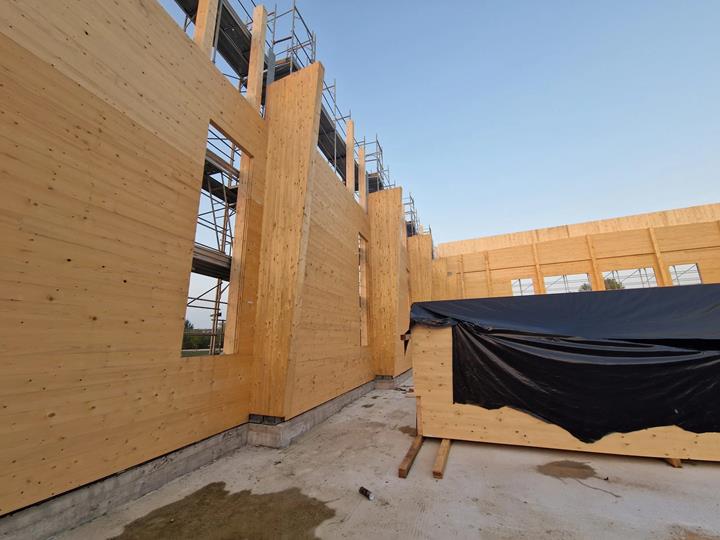

Niestandardowe połączenia stalowe zostały zaprojektowane i zmodelowane, aby uwzględnić wszystkie siły strukturalne i wymagania architektoniczne. Innowacyjne rozwiązania projektowe pozwoliły na częściowe ukrycie pionowych elementów, co wpłynęło na smukły i dopracowany wygląd. Ścisła współpraca z wykonawcą i architektem zapewniła, że nadbudowa drewniana zintegrowała się bezproblemowo z fundamentami na miejscu, co zaowocowało halą sportową, która jest zarówno trwała, jak i wizualnie atrakcyjna.
